Qu'est-ce qu'une prise Keystone dans un réseau ?

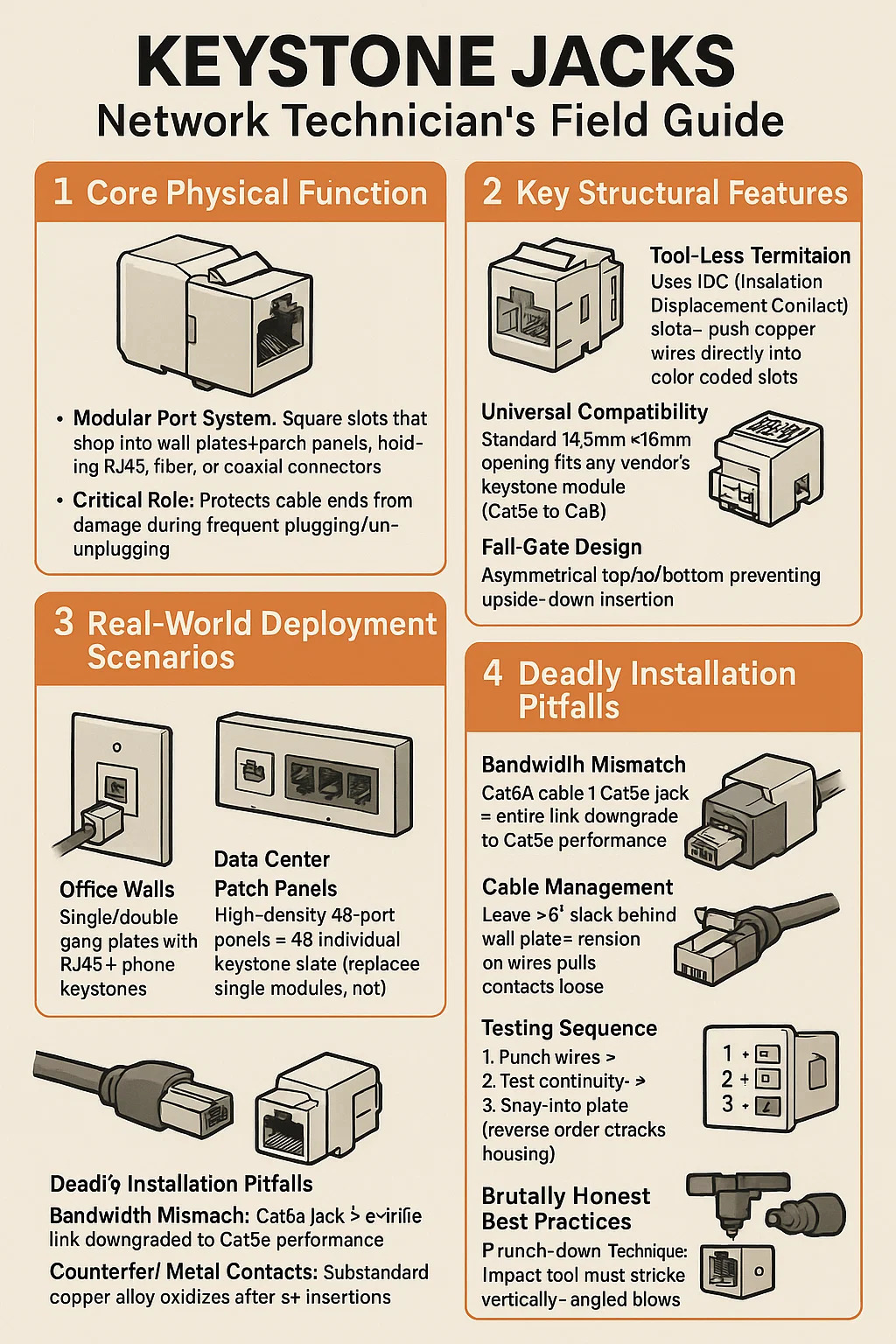

Prises Keystone : Guide de terrain du technicien réseau

1. Fonction physique de base

Système de ports modulaires : fentes carrées qui s'enclenchent dans les plaques murales/panneaux de brassage, contenant des connecteurs RJ45, fibre ou coaxiaux. Convertit les câbles muraux en ports accessibles à l'utilisateur.
Rôle critique : protège les extrémités des câbles contre les dommages lors de branchements/débranchements fréquents.

2. Principales caractéristiques structurelles

Terminaison sans outil : utilise des emplacements IDC (Insulation Displacement Contact) : poussez les fils de cuivre directement dans les emplacements à code couleur ; les lames percent l'isolant pour le contact.
Compatibilité universelle : l'ouverture standard de 14,5 mm × 16 mm s'adapte au module Keystone de n'importe quel fournisseur (Cat5e à Cat8).
Conception à sécurité intégrée :
L'asymétrie haut/bas empêche l'insertion à l'envers.
Schémas de câblage T568A/B moulés dans le boîtier.

3. Scénarios de déploiement réels

Murs de bureau : plaques simples/doubles avec clés de téléphone RJ45 (séparation données/voix).
Panneaux de brassage de centre de données : panneaux haute densité à 48 ports = 48 emplacements Keystone individuels (remplacez les modules individuels, pas le panneau entier).
Environnements hybrides : les panneaux de salle de contrôle mélangent les clés de voûte HDMI en fibre RJ45 LC (par exemple, les stations de surveillance CCTV).

4. Pièges mortels lors de l'installation

Inadéquation de bande passante : câble Cat6A, prise Cat5e = liaison entière rétrogradée aux performances Cat5e.
Contacts métalliques contrefaits : l'alliage de cuivre de qualité inférieure s'oxyde après 5 insertions → perte de paquets (demandez des contacts en bronze phosphoreux).
Ignorance du blindage : l'utilisation de prises blindées avec un câble UTP crée des boucles de masse (bourdonnement/interférence).

5. Meilleures pratiques brutalement honnêtes

Technique de poinçonnage : L'outil d'impact doit frapper verticalement – coups angulaires entaillent les conducteurs.
Gestion des câbles : laissez un jeu de ≥6 pouces derrière la plaque murale : la tension sur les fils détache les contacts.
Séquence de test :
Fils de perforation → 2. Test de continuité → 3. Encliquetage dans la plaque (l'ordre inverse fissure le boîtier).
