Qu'est-ce qu'un réseau de panneaux de brassage ? Je vais vous dire la réponse.

Un panneau de brassage réseau est comme le « panneau de commande central » ou la « boîte de jonction » de l'ensemble du système de câblage réseau.
Si vous comparez les ports réseau sur les murs de votre entreprise ou de votre maison aux prises électriques, alors le panneau de brassage est la « multiprise » qui gère ces prises de manière centralisée.

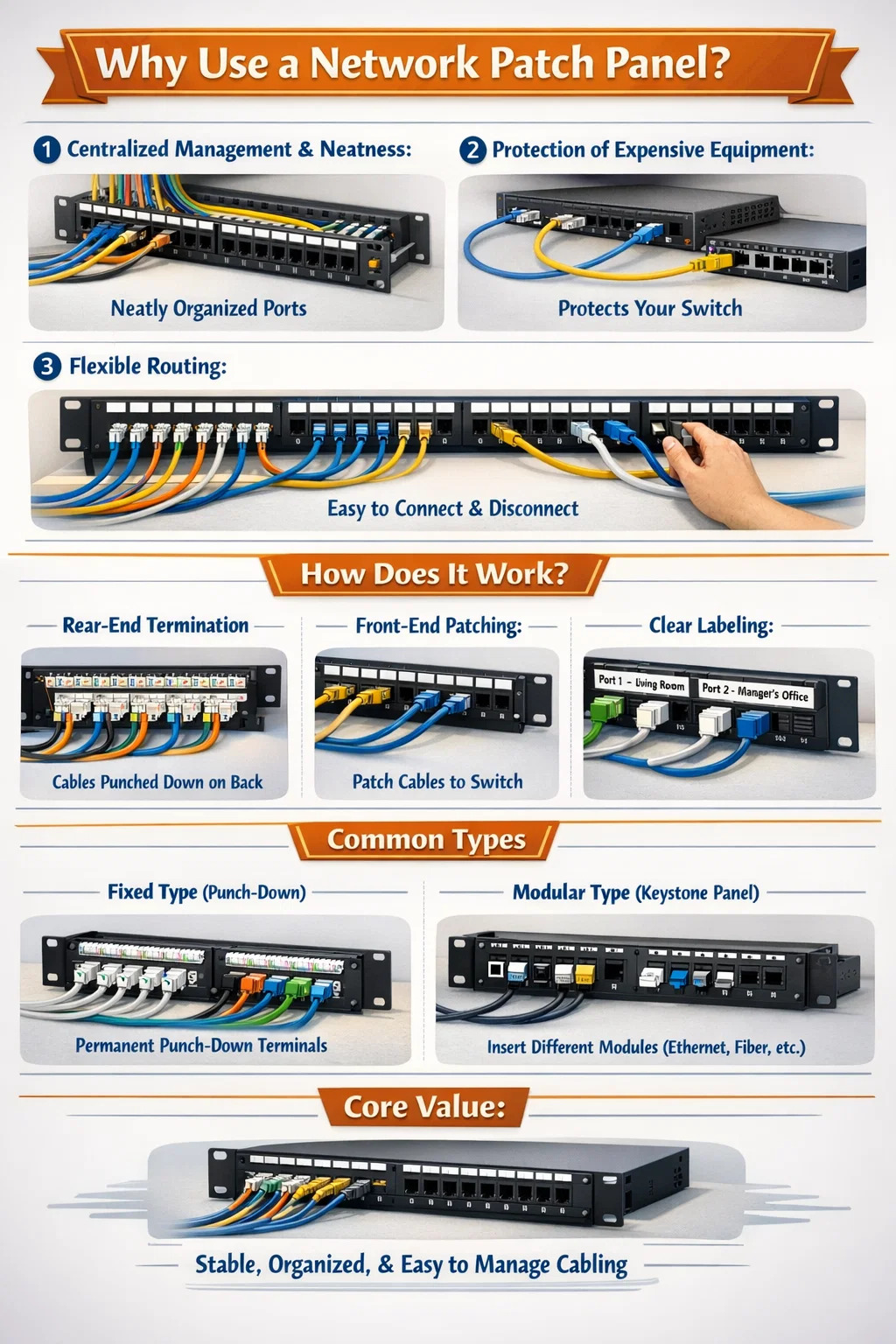

1️⃣ Pourquoi utiliser un Panneau de brassage réseau ?

Gestion centralisée et propreté :

Imaginez si vous aviez des câbles réseau de 20 pièces directement connectés à un commutateur ; si les câbles s'emmêlent, ce serait le désastre. Avec un panneau de brassage réseau, tous les longs câbles sortant des murs sont soigneusement fixés à l'arrière du panneau, tandis que l'avant comporte une série de ports bien disposés.

Protection des équipements coûteux :

Les câbles réseau dans les murs sont généralement assez rigides (âme en cuivre monobrin), et des branchements et débranchements fréquents peuvent facilement casser ou endommager les ports du commutateur. À l'aide d'un panneau de brassage, vous pouvez connecter le panneau de brassage et le commutateur avec des câbles de brassage flexibles. Même si des changements de connexion fréquents sont nécessaires, seuls les câbles de raccordement bon marché seront endommagés, et non les câbles principaux dans le mur.

Routage flexible :

Si vous souhaitez fournir un accès réseau à la salle 1, recherchez simplement le port correspondant sur le panneau de brassage réseau et connectez-le au commutateur avec un câble de brassage court. Envie de vous déconnecter ? Débranchez simplement le câble de raccordement ; il n'est pas nécessaire de toucher les câbles dans le mur.

2️⃣ Comment ça marche ?

Terminaison arrière : les câbles réseau (généralement Cat6 ou Cat6a) tirés de diverses pièces lors de la rénovation sont "terminés" à l'arrière du panneau de brassage. Ce processus est appelé « poinçonnage » et les extrémités du câble y sont fixées de manière permanente et ne bougent pas.
Patching frontal : l'avant du panneau de brassage comporte une rangée d'interfaces de câbles réseau standard. Il vous suffit d'utiliser des câbles réseau courts (câbles de brassage) pour connecter les ports du panneau de brassage au commutateur réseau adjacent, et le réseau est connecté.
Étiquetage clair : les panneaux de brassage ont généralement des emplacements pour étiquettes. Vous pouvez clairement étiqueter « Port 1 – Salon », « Port 2 – Bureau du gestionnaire », ce qui facilite grandement le dépannage des problèmes de réseau.

3️⃣ Types courants

Type fixe (type Punch-down) : Les interfaces sont déjà fixées sur le panneau ; il vous suffit d'appuyer sur les âmes des fils pour les mettre en place.
Type modulaire (type panneau vide) : le panneau n'a que des trous ; vous pouvez insérer différents types de prises Keystone selon vos besoins (par exemple, certains trous peuvent être équipés de modules de câbles réseau, d'autres de modules de fibres optiques). Cette méthode est la plus flexible et constitue actuellement une approche très populaire.

4️⃣ Valeur fondamentale

Le but d'un panneau de brassage réseau n'est pas de rendre le réseau plus rapide, mais de le rendre plus stable, plus esthétique et plus facile à entretenir. C'est la ligne de démarcation entre le câblage professionnel et le câblage compliqué.
