Ai-je besoin d’un commutateur si j’ai un panneau de brassage ?

La réponse courte : oui, vous avez toujours besoin d’un commutateur

Un panneau de brassage et un commutateur réseau ne sont pas interchangeables : ils servent à des fins complètement différentes et vous avez besoin des deux pour un réseau câblé fonctionnel. Un panneau de brassage réseau est un appareil passif : il organise et termine les chemins de câbles autour de votre maison ou de votre bâtiment vers un emplacement central. Il n'achemine pas le trafic, n'attribue pas d'adresses IP et ne fournit aucune fonctionnalité réseau active. Un commutateur, en revanche, est un appareil actif qui déplace réellement les données entre les appareils connectés.

Pensez à un panneau de brassage comme au standard d'un opérateur téléphonique d'un vieux film : il conserve toutes les connexions parfaitement en un seul endroit, mais rien ne se passe jusqu'à ce que quelqu'un (le commutateur) connecte réellement les appels. Sans interrupteur en aval, votre panneau de brassage n'est qu'un organisateur de câbles coûteux. Les appareils branchés sur les ports du panneau de brassage n'auront aucune connectivité réseau.

La configuration standard dans presque toutes les installations câblées ressemble à ceci : un câblage structuré part des prises murales dans tout le bâtiment jusqu'à un rack central ou un placard, où chaque câble se termine à l'arrière du panneau de brassage. Des câbles de raccordement courts à l'avant du panneau connectent ensuite les ports individuels aux ports correspondants d'un commutateur réseau. Le commutateur relie tout ensemble et se connecte en amont à votre routeur ou passerelle FUnI.

Ce que fait réellement un panneau de brassage

Un panneau de brassage réseau est un point de terminaison – ni plus, ni moins. En pratique, les installateurs perforent les conducteurs individuels de chaque câble Cat5e, Cat6 ou Cat6A à l'arrière du panneau à l'aide d'un outil de poinçonnage. Cela crée une connexion permanente et solide entre chaque long câble et le port du panneau. La face avant du panneau présente des prises RJ45, qui acceptent les câbles de brassage standard.

La valeur d'un panneau de brassage réside presque entièrement dans l'organisation et la flexibilité. Sans cela, vous auriez des dizaines de câbles suspendus dans votre rack d'équipement ou votre placard, chacun devant être suffisamment long pour atteindre directement votre commutateur. Chaque fois que vous vouliez réaffecter quelle pièce se connecte à quel VLAN ou à quel port de commutateur, vous déplaciez des câbles permanents encombrants et rigides. Avec un panneau de brassage, les câbles permanents restent en place en permanence et il vous suffit de remplacer les câbles de brassage courts et flexibles à l'avant.

Il n'y a aucune amplification du signal, aucun traitement de données et aucune intelligence à l'intérieur d'un panneau de brassage passif. Électriquement, il s’agit essentiellement d’un simple ensemble de connecteurs. Le signal qui entre dans le port 12 à l’arrière sort du port 12 à l’avant, complètement inchangé. C'est pourquoi les panneaux de brassage sont parfois appelés panneaux « stupides » – et c'est aussi pourquoi ils sont extraordinairement fiables. Il n'y a presque rien à échouer.

Types courants de panneaux de brassage

• Panneaux de brassage Cat5e : Prend en charge jusqu'à 1 Gbit/s, adapté aux installations plus anciennes ou aux versions budgétaires où le 10G n'est pas nécessaire.
• Panneaux de brassage Cat6 : Prend en charge 1 Gbit/s de manière fiable sur toute la longueur et jusqu'à 10 Gbit/s sur de courtes distances (jusqu'à environ 55 mètres). Le choix le plus courant aujourd'hui.
• Panneaux de brassage Cat6A : Prend en charge 10 Gbit/s sur des courses complètes de 100 mètres. Plus grand, plus cher et utilisé dans des environnements commerciaux ou des configurations domestiques évolutives.
• Panneaux de brassage Keystone : Utilisez des prises Keystone amovibles, offrant la flexibilité de mélanger différents types de câbles ou normes dans un seul panneau.
• Panneaux de brassage de traversée : Disposez de coupleurs femelle-femelle des deux côtés, utiles lorsque vous devez connecter deux câbles ensemble sans interrupteur.

Les panneaux de brassage standard se montent dans un rack d'équipement de 19 pouces et consomment 1U d'espace rack pour 24 ports, ce qui les rend extrêmement économes en espace. Un panneau de 48 ports en 2U peut terminer les câbles provenant de 48 pièces ou emplacements.

Ce que fait réellement un commutateur réseau

Un commutateur réseau est un périphérique actif de couche 2 (et parfois de couche 3) qui transfère les trames Ethernet entre les appareils connectés en fonction des adresses MAC. Lorsqu'un périphérique branché sur le port 4 d'un commutateur souhaite communiquer avec un périphérique sur le port 17, le commutateur lit l'adresse MAC de destination dans la trame Ethernet, la recherche dans sa table d'adresses MAC et envoie la trame uniquement au port 17 – pas à tous les ports. Ceci est fondamentalement différent d’un hub plus ancien, qui diffuserait indépendamment chaque paquet vers chaque port.

Les commutateurs gérés modernes font bien plus : ils prennent en charge les VLAN pour la segmentation du réseau, les paramètres de qualité de service (QoS) qui donnent la priorité au trafic sensible au temps comme les appels VoIP ou vidéo, la mise en miroir des ports pour la surveillance du réseau, l'agrégation de liens (LACP) pour relier plusieurs ports en une seule connexion à bande passante plus élevée et des statistiques détaillées du trafic par port. Un commutateur non géré transfère simplement le trafic automatiquement sans interface de configuration, ce qui convient aux petits réseaux domestiques.

Pour la plupart des configurations à domicile et dans les petits bureaux, un commutateur Gigabit non géré avec 8 ou 16 ports coûte entre 20 $ et 60 $ et fournit tout le nécessaire. Un commutateur géré avec 24 ports commence entre 150 et 200 dollars pour les modèles d'entrée de gamme et évolue considérablement pour le matériel d'entreprise avec des liaisons montantes 10G.

Comment les panneaux de brassage et les commutateurs fonctionnent ensemble

Comprendre la relation entre un panneau de brassage et un commutateur est essentiel pour planifier toute installation de câblage structuré. Les deux appareils sont presque toujours utilisés côte à côte dans le même rack, connectés entre eux via des câbles patch courts. Voici le chemin complet des données depuis un appareil dans une pièce vers Internet :

1. Un ordinateur se branche sur une plaque murale dans une pièce à l'aide d'un câble de raccordement court.
2. La plaque murale se connecte à un long chemin de câble structuré (généralement Cat6) qui traverse les murs et les plafonds jusqu'au placard ou au rack réseau.
3. Ce câble se termine à l'arrière du panneau de brassage sur un port numéroté spécifique.
4. Un câble de raccordement court situé à l'avant du panneau connecte ce port à un port numéroté du commutateur.
5. Le commutateur traite le trafic et se connecte en amont au routeur via un autre câble.
6. Le routeur gère l'accès Internet et se connecte au modem du FAI ou à l'ONT.

Le panneau de brassage correspond aux étapes 3 à 4 de ce chemin. Retirez-le et les câbles fonctionnent toujours – il vous suffit de les brancher directement sur le commutateur – mais vous perdez tous les avantages organisationnels. Ceci est en fait courant dans les petites installations : si vous ne disposez que de 4 à 6 câbles, de nombreuses personnes ignorent complètement le panneau de brassage et terminent chaque câble directement avec un connecteur RJ45 qui se branche directement sur le commutateur. Le compromis est que la réaffectation ou le dépannage des connexions devient plus compliqué à mesure que le nombre d'exécutions augmente.

Quand ignorer le panneau de brassage a du sens

Il existe des scénarios légitimes dans lesquels vous pouvez renoncer complètement au panneau de brassage :

• Vous disposez de moins de 6 chemins de câbles et vous n’envisagez pas d’extension.
• Les câbles ne doivent jamais être réaffectés à différents ports de commutateur ou VLAN.
• Vous avez un budget serré et souhaitez une configuration la plus simple possible.
• L'installation est temporaire ou sera de toute façon considérablement reconfigurée dans un avenir proche.

Cependant, même dans les petites configurations, de nombreux installateurs recommandent un panneau de brassage car la différence de coût est minime (un panneau de brassage Cat6 de base à 12 ports coûte entre 15 et 25 dollars) et simplifie considérablement les modifications futures. L'échange d'un câble de brassage prend 10 secondes ; La reconnexion ou le réacheminement d’un chemin de câbles permanent prend beaucoup plus de temps.

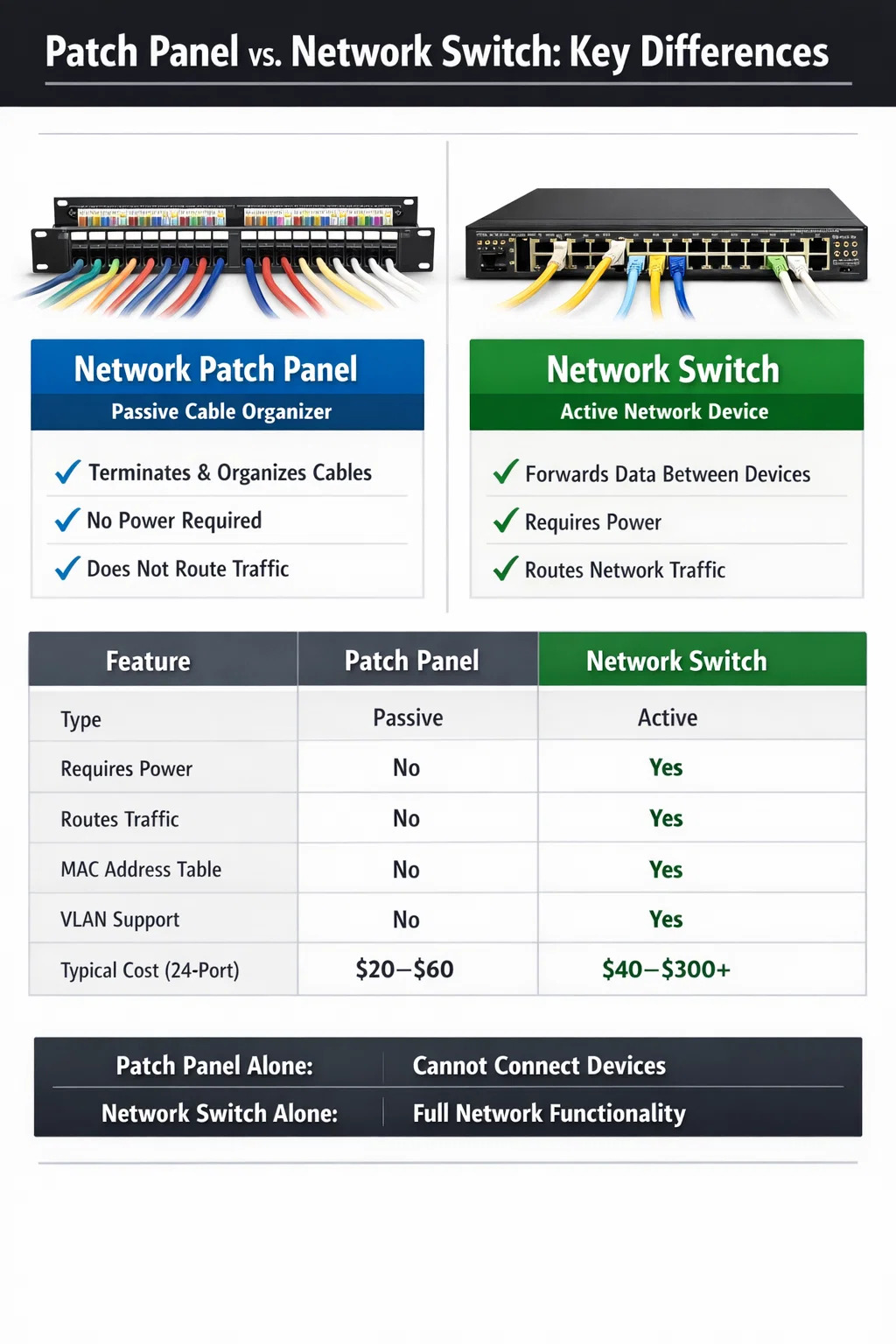

Panneau de brassage et commutateur : comparaison côte à côte

Le tableau ci-dessous résume les principales différences entre ces deux appareils pour expliquer clairement pourquoi aucun d'entre eux n'est suffisant pour un réseau câblé complet :

Notez la dernière ligne : un commutateur peut fonctionner sans panneau de brassage, mais un panneau de brassage ne peut fournir aucune fonction réseau sans commutateur. Cela confirme que s’il faut n’en choisir qu’un, le switch est l’appareil non négociable.

Unvez-vous besoin des deux pour un réseau domestique ?

Pour un réseau domestique avec un câblage structuré, c'est-à-dire des câbles branchés dans des prises murales dans plusieurs pièces, la réponse pratique est la suivante : oui, vous bénéficiez grandement des deux . Mais le panneau de brassage est facultatif d’un point de vue purement fonctionnel, alors que le switch est obligatoire.

Voici un scénario réaliste : vous avez installé un câble Cat6 dans six pièces de votre maison. Vous disposez d'un salon, d'un bureau à domicile, d'une chambre, de deux pièces de rechange et d'un garage. Chaque câble se termine dans le placard utilitaire où réside votre équipement FAI. Vos options sont :

Option A : commutateur de panneau de brassage

Les six câbles s'insèrent à l'arrière d'un panneau de brassage à 12 ports. Six câbles de raccordement courts à l'avant connectent chaque port du panneau au commutateur. Le commutateur effectue une liaison montante vers le routeur. Coût supplémentaire total par rapport à une configuration avec commutateur uniquement : environ 20 à 30 $ pour un panneau de brassage de base à 12 ports. Avantages : votre placard est organisé, les câbles sont étiquetés et la réaffectation de la connexion d'une pièce à un autre port de commutateur ou VLAN ne prend que quelques secondes.

Option B : Direct vers le commutateur (pas de panneau de brassage)

Chaque câble reçoit un connecteur RJ45 serti à son extrémité et se branche directement sur le commutateur. Cela fonctionne parfaitement et permet d'économiser 20 à 30 $. L'inconvénient est que chaque câble doit être suffisamment long pour atteindre directement le commutateur et qu'il n'y a pas de couche de réaffectation flexible : déplacer une connexion signifie débrancher physiquement et réacheminer les câbles permanents rigides.

Pour six courses ou moins à la maison, l’option B convient vraiment. Pour 12 exécutions ou plus, ou toute installation susceptible de croître, un panneau de brassage réseau vaut largement le petit investissement.

Cas particuliers : panneaux de brassage avec commutation intégrée

Il existe des produits sur le marché qui combinent la fonctionnalité des panneaux de brassage avec la commutation, parfois appelés « panneaux de brassage intelligents » ou « panneaux de brassage intelligents ». Il s'agit de produits de niche destinés principalement aux centres de données qui doivent suivre automatiquement la connectivité de la couche physique. Ils utilisent des capteurs et des logiciels pour enregistrer quel câble de raccordement est connecté à quel port, facilitant ainsi la documentation et l'audit dans de grands environnements comportant des milliers de connexions.

Cependant, même les panneaux de brassage intelligents ne sont pas des commutateurs réseau. Ils nécessitent toujours un commutateur en aval pour fournir une véritable connectivité réseau. Il s'agit d'une couche de gestion supplémentaire et ne remplace pas le matériel de commutation. Les prix de ces systèmes commencent par plusieurs centaines de dollars par panneau et évoluent rapidement : ils ne conviennent pas aux déploiements à domicile ou dans les petits bureaux.

Il existe également des panneaux d'injecteurs PoE (Power over Ethernet) qui peuvent ajouter une capacité PoE à un commutateur non PoE, mais encore une fois, ceux-ci fonctionnent conjointement avec un commutateur, et non à la place d'un. Pour la plupart des personnes qui lisent ceci, un panneau de brassage passif standard associé à un commutateur standard constitue la bonne approche.

Comment dimensionner correctement votre commutateur et votre panneau de brassage

L'une des erreurs les plus courantes dans les installations à domicile et dans les petits bureaux consiste à acheter du matériel trop petit pour les besoins futurs. L’ajout ultérieur d’un deuxième panneau de brassage ou d’un deuxième commutateur introduit une complexité et un coût supplémentaires. Voici des directives pratiques en matière de dimensionnement :

Dimensionnement du panneau de brassage

• Comptez vos longueurs de câbles actuelles, puis ajoutez au moins 25 à 50 % pour une expansion future. Si vous disposez maintenant de 16 exécutions, achetez un panneau à 24 ports.
• Les panneaux de brassage résidentiels standard sont disponibles dans des configurations à 12, 24 et 48 ports. Le 24 ports est le plus polyvalent pour une utilisation à domicile et dans les petites entreprises.
• Unssurez-vous que la catégorie du panneau (Cat5e, Cat6, Cat6A) correspond ou dépasse votre catégorie de câble. Mélanger un câble Cat6A avec un panneau de brassage Cat5e limite votre vitesse aux performances Cat5e.

Dimensionnement du commutateur

• Comptez les ports de votre panneau de brassage ainsi que tous les périphériques supplémentaires qui se connecteront directement au commutateur (NAS, serveurs, WAP). Ajoutez 2 à 4 ports de surcharge.
• Si vous envisagez d'alimenter des points d'accès ou des caméras IP directement via Ethernet, choisissez un commutateur PoE. Le PoE standard fournit jusqu'à 15,4 W par port ; PoE fournit jusqu'à 30 W. La plupart des points d'accès WiFi 6 modernes nécessitent PoE ou supérieur.
• Pour un usage domestique, un switch Gigabit non géré est généralement suffisant. Si vous souhaitez des VLAN (par exemple pour séparer les appareils IoT de votre réseau principal), vous avez besoin d'un commutateur géré.
• Envisagez un port de liaison montante SFP si vous souhaitez une connexion 10G à un NAS ou un serveur à l'avenir, même si vous n'en avez pas besoin aujourd'hui.

Un rack domestique typique et bien planifié pour une maison de taille moyenne peut inclure un Panneau de brassage Cat6 à 24 ports, un commutateur géré Gigabit à 24 ports et un routeur , le tout monté dans un rack mural 6U ou 9U. Le coût total de l'équipement pour ce type de configuration est d'environ 200 à 400 dollars, selon le choix de la marque et la nécessité ou non d'un PoE.

Étiquetage et documentation : l'étape que la plupart des gens sautent

Unvoir à la fois un panneau de brassage et un commutateur n'est entièrement rentable que si vous étiquetez correctement les deux. La situation la plus frustrante dans tout réseau câblé est de se trouver devant un rack rempli de câbles de brassage sans savoir quel port se connecte à quelle pièce. Un testeur de câble doté d'un générateur de tonalité résout ce problème si cela se produit, mais un bon étiquetage l'empêche complètement.

La meilleure pratique consiste à attribuer à chaque câble un numéro ou un code avant de l'installer. Par exemple, étiquetez chaque câble aux deux extrémités (à la prise murale et au panneau de brassage) avec le même identifiant : "LR-1" pour le port 1 du salon, "OFF-1" pour le port 1 du bureau, etc. Marquez le port du panneau de brassage correspondant avec la même étiquette à l'aide d'une étiqueteuse ou d'inserts de port imprimés. Documentez ensuite le mappage entre les ports du panneau de brassage et les ports du commutateur dans une simple feuille de calcul ou un diagramme de réseau.

Cela prend 30 à 60 minutes supplémentaires lors de l'installation et permet de gagner énormément de temps lors du dépannage ultérieur. Un panneau de brassage sans étiquette avec 24 ports et un mélange de câbles de brassage gris d'apparence identique est presque impossible à gérer efficacement , surtout si quelqu'un d'autre doit travailler sur le réseau plus tard.

Erreurs courantes lors de l'utilisation d'un panneau de brassage et d'un commutateur ensemble

Même les installateurs expérimentés rencontrent des problèmes évitables. Voici les erreurs les plus fréquentes :

• Utilisation de câbles patch de mauvaise qualité : Les longs câbles permanents sont généralement de haute qualité, mais les gens utilisent souvent des câbles de raccordement bon marché entre le panneau et le commutateur. De mauvais câbles de raccordement provoquent des problèmes de connectivité intermittents qui sont difficiles à diagnostiquer. Utilisez des câbles classés pour au moins la même catégorie que votre câblage structuré.
• Technique de punch-down incorrecte : Chaque conducteur doit être poinçonné dans la position correcte conformément aux normes de câblage T568A ou T568B — et les deux extrémités de chaque chemin de câble doivent utiliser la même norme. Le mélange du T568A au niveau de la prise murale et du T568B au niveau du panneau de brassage produit une paire croisée et aucun lien.
• Dépassement de la limite de canal de 100 mètres : La longueur totale du canal (câble permanent plus câbles de brassage aux deux extrémités) ne doit pas dépasser 100 mètres pour Cat5e et Cat6. Les câbles de raccordement à la prise murale et au rack comptent tous deux dans ce total. Gardez les câbles de raccordement courts (0,5 à 1 mètre à chaque extrémité) afin de préserver autant que possible le budget de 100 mètres pour le trajet permanent.
• Uncheter la mauvaise catégorie de panneaux de brassage : Comme mentionné précédemment, le panneau de brassage doit correspondre à votre catégorie de câble. L'installation d'un panneau Cat5e sur des parcours Cat6A est une erreur courante et coûteuse qui limite définitivement vos performances.
• Pas de gestion des câbles : Sans gestionnaires de câbles horizontaux entre le panneau de brassage et le commutateur, les câbles de brassage s'affaissent et s'emmêlent en un désordre ingérable en quelques mois. Un panneau de gestion des câbles 1U entre chaque équipement coûte environ 10 à 15 dollars et en vaut la peine.
• Unucun test ne s'exécute après la résiliation : Utilisez toujours un testeur de câble de base à chaque passage après le poinçonnage, avant de fermer les murs ou de faire passer de nouveaux câbles. Le test de chaque analyse prend environ 30 secondes et révèle immédiatement tout défaut de câblage, paire ouverte ou court-circuit.

Résumé : La bonne façon de penser aux panneaux de brassage et aux commutateurs

Un panneau de brassage réseau est un outil d'organisation pour le câblage structuré. Il est complètement passif, ne nécessite aucune alimentation et ne fournit aucune fonctionnalité réseau à lui seul. Un commutateur réseau est le cerveau actif de votre réseau filaire : sans lui, rien ne communique. Vous avez besoin d'un commutateur, que vous utilisiez ou non un panneau de brassage.

Le panneau de brassage est facultatif dans le sens où vous pouvez acheminer les câbles directement vers un commutateur et ignorer complètement le panneau. Mais pour toute installation comportant plus d'une poignée de câbles, le panneau de brassage est rentable en termes d'organisation, de flexibilité et de gain de temps. Un panneau de brassage Cat6 à 24 ports coûte moins de 40 $ et facilite considérablement la gestion d'un système de câblage structuré pour les années à venir.

Si vous prévoyez une nouvelle installation, achetez les deux. Associez-les à la même catégorie de câbles, étiquetez tout clairement, utilisez des câbles de raccordement de qualité entre eux et vous disposerez d'une infrastructure réseau câblée qui pourra desservir votre maison ou votre bureau de manière fiable pendant une décennie ou plus avec un minimum d'entretien.
