Quel câble convient le mieux aux panneaux de brassage ? Guide complet

La réponse courte : Cat6 est le câble le plus largement préféré pour les panneaux de brassage

Quand il s'agit de panneaux de brassage réseau , Le câble Cat6 à paire torsadée non blindée (UTP) est le choix le plus couramment recommandé et le plus largement déployé. pour la plupart des environnements de réseau professionnels et domestiques. Il établit le juste équilibre entre performances, coûts et pérennité. Cela dit, le meilleur câble pour la configuration spécifique de votre panneau de brassage dépend de vos exigences de vitesse, de la longueur des câbles, des conditions d'interférence et de votre budget. Cat5e reste parfaitement viable pour les réseaux Gigabit avec un budget serré, tandis que Cat6A est la solution idéale pour les installations 10GbE ou les centres de données haute densité.

Ce guide passe en revue tous les principaux types de câbles utilisés avec les panneaux de brassage, explique les différences techniques qui comptent réellement dans les déploiements réels et vous aide à prendre une décision sûre et éclairée sans trop la compliquer.

Comprendre comment le choix du câble affecte les performances de votre panneau de brassage réseau

Un panneau de brassage réseau est un élément matériel passif : il n'amplifie ni ne régénère les signaux. Chaque connexion que vous établissez via celui-ci est aussi bonne que le câble de chaque côté. Le câble que vous branchez à l'arrière de votre panneau de brassage et le cordon de brassage que vous branchez à l'avant contribuent tous deux à la qualité du signal, à la latence et au débit maximal.

Les principales propriétés électriques qui varient selon la catégorie de câble comprennent :

• Atténuation — perte de signal à distance. Les câbles de catégorie supérieure maintiennent des signaux plus forts sur des distances plus longues.
• Diaphonie (NEXT et FEXT) — interférence entre paires de fils adjacentes. Cat6 et Cat6A utilisent des torsions plus serrées et des séparateurs physiques pour réduire considérablement ce problème.
• Bande passante — mesuré en MHz, cela détermine la quantité de données que le câble peut transporter. Cat5e gère 100 MHz, Cat6 gère 250 MHz et Cat6A atteint 500 MHz.
• Perte de retour — énergie du signal réfléchie qui peut dégrader les performances à grande vitesse.

Étant donné qu'un panneau de brassage introduit des points de connexion supplémentaires (terminaisons punch-down à l'arrière et ports RJ45 à l'avant), il est essentiel d'utiliser une catégorie de câble qui correspond ou dépasse la catégorie nominale de votre panneau. Par exemple, mélanger un panneau de brassage Cat6A avec des câbles horizontaux Cat5e limite immédiatement votre système aux performances Cat5e, quelle que soit la spécification du panneau lui-même.

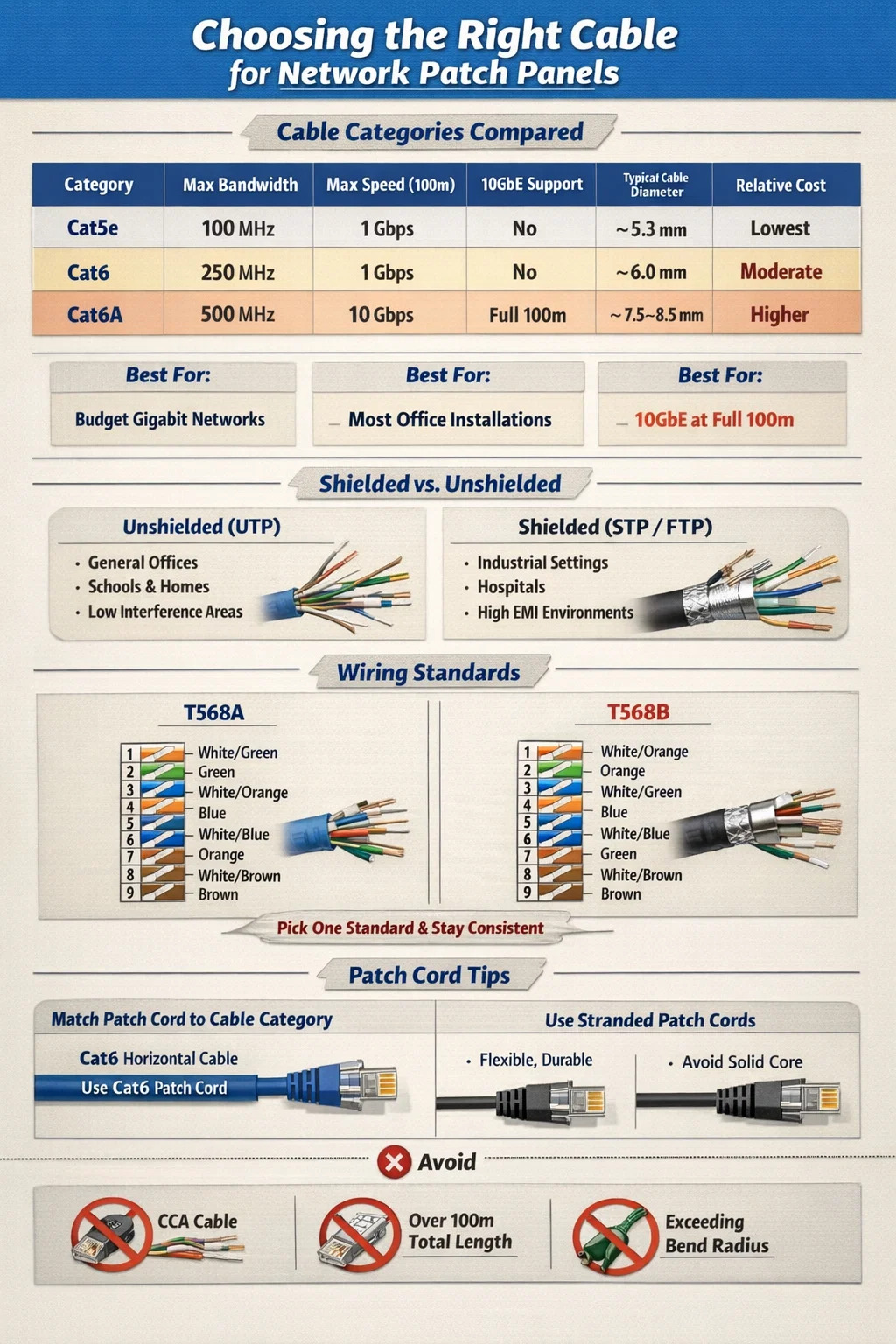

Comparaison des catégories de câbles : Cat5e vs Cat6 vs Cat6A pour l'utilisation d'un panneau de brassage

Les trois catégories que vous rencontrerez le plus souvent dans les environnements de câblage structuré sont Cat5e, Cat6 et Cat6A. Voici comment ils se comparent les uns aux autres dans une comparaison directe :

Cat5e : toujours pertinent pour les réseaux Gigabit économiques

Cat5e (catégorie 5 améliorée) était la norme de câblage structuré dominante dans les années 2000 et reste activement utilisée aujourd'hui. Il prend en charge le Gigabit Ethernet (1000BASE-T) sur des distances complètes de 100 mètres et coûte sensiblement moins cher par pied que Cat6 ou Cat6A. Pour rénover des bâtiments plus anciens ou connecter des points de terminaison à faible demande tels que des téléphones VoIP, des caméras de sécurité ou des postes de travail de base, le Cat5e associé à un panneau de brassage Cat5e est tout à fait adéquat.

La limitation est la pérennité. Cat5e ne peut pas prendre en charge de manière fiable 10 Gigabit Ethernet et ses performances de diaphonie sont inférieures à celles de Cat6. Si vous installez un nouveau câblage et prévoyez de mettre à niveau votre infrastructure réseau au cours des cinq à dix prochaines années, il est plus logique de dépenser la petite prime en Cat6.

Cat6 : le point idéal pour la plupart des installations de panneaux de brassage

Cat6 est le câble le plus couramment spécifié pour les nouveaux projets de câblage structuré impliquant un panneau de brassage réseau. La bande passante de 250 MHz double la capacité du Cat5e, les performances de diaphonie sont nettement meilleures grâce à des torsions de paires plus serrées et à une cannelure interne en plastique (séparateur) que l'on trouve dans de nombreuses constructions Cat6, et il prend en charge des vitesses de 10 Gbit/s sur des distances plus courtes allant jusqu'à 55 mètres.

Pour un environnement de bureau typique où les distances horizontales s'étendent en moyenne sur 20 à 40 mètres, Cat6 gère confortablement 10 GbE si votre infrastructure de commutation le prend en charge. La prime de prix par rapport au Cat5e est généralement 10 à 20 % par pied — une petite différence qui s'avère payante sur la durée de vie de l'installation. Les panneaux de brassage Cat6 sont largement disponibles dans des configurations à 24 et 48 ports et sont compatibles avec tous les outils de punch-down standard de style 110.

Cat6A : le bon choix pour le 10 GbE à pleine distance

Cat6A (catégorie augmentée 6) est la norme actuellement recommandée pour toute installation où 10 Gigabit Ethernet doit être maintenu sur une distance horizontale complète de 100 mètres . Il fonctionne à une bande passante de 500 MHz, utilise une construction blindée (F/UTP ou S/FTP) ou non blindée avec une isolation beaucoup plus épaisse et répond aux exigences de diaphonie extraterrestre que Cat6 ne peut pas.

Le compromis est la taille physique et le poids. Les câbles Cat6A sont considérablement plus épais (généralement 7,5 à 8,5 mm de diamètre contre 6 mm pour Cat6), ce qui signifie des calculs de remplissage de conduits plus serrés, des chemins de câbles plus lourds et une gestion du rayon de courbure plus exigeante. Les panneaux de brassage Cat6A sont également plus grands et plus chers. Cependant, dans les centres de données, les établissements de santé ou tout environnement déployant 10 GbE sur les ordinateurs de bureau ou les commutateurs périphériques, Cat6A est le bon choix et est explicitement spécifié dans TIA-568-C.2 pour les applications 10GBASE-T.

Câble blindé ou non blindé : lequel fonctionne le mieux avec les panneaux de brassage ?

Une décision qui déroute de nombreux installateurs réseau est de savoir s'il faut utiliser un câble blindé (STP/FTP/S/FTP) ou non blindé (UTP) pour les panneaux de brassage. La réponse dépend fortement de votre environnement.

Quand le câble non blindé (UTP) est la bonne solution

La grande majorité des installations de panneaux de brassage réseau dans les bureaux commerciaux, les écoles, les commerces de détail et les maisons utilisent un câble UTP. Il est plus facile à terminer, plus flexible, plus léger et moins cher que les alternatives blindées. Tant que le câble est tenu à l'écart des sources d'interférences élevées, telles que les ballasts de lumière fluorescente, les gros moteurs ou les câbles d'alimentation parallèles dépassant 2 mètres, l'UTP fonctionne parfaitement.

Les normes TIA-568 autorisent le passage des câbles UTP à moins de 5 cm des câbles d'alimentation non blindés et à moins de 12 cm des luminaires fluorescents. Conservez ces dégagements et UTP vous offrira des performances propres et fiables sans la complexité de mise à la terre des systèmes blindés.

Quand un câble blindé devient nécessaire

Le câble blindé constitue le bon choix dans les environnements présentant d’importantes sources d’interférences électromagnétiques (EMI), notamment :

• Fabrication d'étages avec des machines électriques lourdes
• Hôpitaux dotés de suites IRM ou d'équipements d'imagerie de grande puissance
• Studios de diffusion avec équipement radiofréquence
• Environnements industriels où les câbles doivent passer à proximité des VFD (variateurs de fréquence)
• Installations extérieures ou semi-extérieures soumises à l'exposition à la foudre

Lorsque vous utilisez un câble blindé, votre panneau de brassage doit également être blindé et correctement mis à la terre. Un câble blindé terminé sur un panneau de brassage non mis à la terre ou non blindé peut en réalité fonctionner moins bien que l'UTP. car le blindage non connecté agit comme une antenne, collectant les interférences plutôt que de les rejeter. L'ensemble du canal blindé (câble, panneau de brassage, prises Keystone et cordons de brassage) doit être mis à la terre en un point pour être efficace.

T568A vs T568B : quelle norme de câblage utiliser sur le panneau de brassage

T568A et T568B sont tous deux des normes de câblage TIA/EIA valides pour la terminaison des câbles Ethernet au niveau des ports punch-down du panneau de brassage. La différence de performances techniques entre les deux est négligeable : les deux prennent en charge les mêmes vitesses et distances. La règle importante est cohérence : utiliser le même standard tout au long de l’installation .

Le T568B est plus courant dans les installations commerciales nord-américaines et est utilisé par la majorité des cordons de brassage préfabriqués vendus sur le marché américain. Le T568A est préféré dans les installations gouvernementales (il est spécifié par la norme TIA-568-C du gouvernement américain pour les bâtiments fédéraux) et est courant en Europe et en Australie.

Si vous étendez ou complétez une installation existante, respectez toujours la norme déjà utilisée. Le mélange de T568A et T568B dans le même canal de bout en bout crée un croisement, et non une connexion directe, ce qui empêchera votre liaison d'apparaître sur la plupart des commutateurs.

Sélection du cordon de brassage : l'autre moitié de l'équation du câble du panneau de brassage

La plupart des gens se concentrent entièrement sur le parcours horizontal du câble lorsqu'ils réfléchissent au câble à utiliser avec un panneau de brassage, mais le cordon de brassage reliant le port du panneau à votre commutateur est tout aussi important. Un cordon de brassage d'une catégorie inférieure à votre câble horizontal crée un goulot d'étranglement au point de connexion.

Faites correspondre la catégorie du cordon de brassage à votre câble horizontal

Si vous avez installé Cat6 sur votre panneau de brassage, utilisez des cordons de brassage Cat6 à l'avant. L'utilisation de cordons de brassage Cat5e sur un panneau Cat6 et un câble horizontal Cat6 limite le canal aux performances Cat5e. Il en va de même pour Cat6A : utilisez toujours des cordons de brassage Cat6A avec des panneaux de brassage Cat6A et un câblage horizontal.

Les longueurs de cordon de brassage standard pour connecter les panneaux de brassage aux commutateurs sont généralement 0,5 m, 1 m, 2 m ou 3 m . Des cordons plus courts réduisent la perte de signal et maintiennent votre rack bien rangé. Évitez d'acheter des cordons de brassage bon marché auprès de fournisseurs non vérifiés : les cordons de brassage de mauvaise qualité avec des paires torsadées desserrées ou des connecteurs de qualité inférieure sont l'une des causes les plus courantes de pannes de liaison intermittentes et de débit réduit dans des systèmes de câblage structurés par ailleurs bien construits.

Cordons de brassage à conducteurs toronnés ou solides

Les cordons de brassage utilisent des conducteurs toronnés (plusieurs fils fins enroulés ensemble) plutôt que des conducteurs solides. Le câble toronné est plus flexible et résistant à la fatigue physique due aux flexions et aux mouvements répétés, ce qui le rend idéal pour les trajets courts et fréquemment manipulés entre le panneau de brassage et le commutateur. Le câble à conducteur solide – utilisé pour les parcours horizontaux – est plus rigide et se fissurera à l’intérieur s’il est plié à plusieurs reprises.

N'utilisez jamais de câble à conducteur solide comme cordon de brassage. Cela fonctionnera au début, mais les conducteurs internes se fatigueront et tomberont en panne après des insertions répétées de fiches et des mouvements de câble.

Câbles à fibre optique et panneaux de brassage : une catégorie totalement différente

Tous les panneaux de brassage n'utilisent pas de câble Ethernet en cuivre. Les panneaux de brassage à fibre optique, également appelés panneaux de distribution à fibre ou boîtiers à fibre, sont utilisés pour le câblage de base entre les salles d'équipement, les connexions entre bâtiments et les interconnexions des centres de données haute densité. Ils remplissent une fonction différente de celle des panneaux de brassage en cuivre et nécessitent des pratiques de gestion des câbles complètement différentes.

Fibre multimode ou monomode au niveau du panneau de brassage

Les panneaux de brassage fibre acceptent la fibre multimode ou monomode, et celles-ci ne peuvent pas être interchangées. Le choix dépend de votre distance de transmission et de votre application :

• Fibre multimode OM3 prend en charge 10GbE jusqu'à 300 mètres et 40GbE jusqu'à 100 mètres. Il utilise un noyau de 50 microns et est courant dans les applications de base des campus et des centres de données.
• Fibre multimode OM4 s'étend du 10GbE à 550 mètres et du 100GbE à 150 mètres. Il s'agit de la norme multimode privilégiée pour les nouvelles installations de centres de données.
• Fibre monomode OS2 prend en charge la transmission sur des distances allant jusqu'à 10 km et au-delà, ce qui le rend essentiel pour les trajets entre bâtiments ou à l'échelle du campus.

Les panneaux de brassage fibre sont des dispositifs passifs qui fournissent des points de terminaison organisés pour les parcours fibre. Les cordons de raccordement à fibre optique reliant l'équipement au panneau doivent utiliser des types de connecteurs correspondants (LC, SC, MPO/MTP) et des types de fibres correspondants. La connexion d'un cordon de brassage multimode à une fibre principale monomode entraîne de graves pertes d'insertion et une liaison non fonctionnelle.

Erreurs courantes lors du choix d'un câble pour les panneaux de brassage réseau

Même les installateurs réseau expérimentés commettent des erreurs évitables lors de la sélection et de l'installation des câbles pour les systèmes de panneaux de brassage. Voici les erreurs qui apparaissent le plus fréquemment lors du dépannage réel :

Utilisation d'un câble CCA (aluminium recouvert de cuivre)

Le câble CCA, qui utilise des conducteurs en aluminium recouverts d'une fine couche de cuivre, est vendu à des prix considérablement inférieurs à ceux du véritable câble en cuivre, et il est souvent étiqueté à tort comme un câble Ethernet standard en ligne. Le câble CCA ne doit jamais être utilisé dans les installations de panneaux de brassage. L'aluminium a une résistance électrique plus élevée que le cuivre, il se corrode plus rapidement aux points de terminaison et ne répond pas aux normes TIA-568 ou ISO/IEC 11801. De nombreuses pannes de réseau liées à une mauvaise stabilité des liaisons, à une perte excessive de paquets ou à des appareils PoE (Power over Ethernet) qui ne s'allument pas de manière fiable se sont avérées être causées par le câble CCA. Achetez des câbles uniquement auprès de fournisseurs réputés qui peuvent fournir une vérification ETL ou UL des conducteurs en cuivre pur.

Dépassement de la longueur du canal de 100 mètres

La norme TIA-568 spécifie une liaison permanente maximale (parcours horizontal) de 90 mètres, les 10 mètres restants étant alloués aux cordons de brassage à chaque extrémité, ce qui donne une longueur totale de canal de 100 mètres. De nombreux installateurs considèrent 100 mètres comme limite de longueur horizontale, puis ajoutent des cordons de brassage par-dessus, poussant ainsi le canal total au-delà des spécifications. Une longueur horizontale de 95 mètres plus deux cordons de brassage de 3 mètres totalisent 101 mètres – techniquement hors spécifications et potentiellement peu fiable à des vitesses gigabits.

Catégorie de câble et classification du panneau de brassage incompatibles

L'installation d'un câble Cat6A sur un panneau de brassage Cat6 vous empêche d'obtenir un canal Cat6A certifié. Le panneau est le composant le moins bien noté du lien, et ses caractéristiques de performance fixent le plafond pour l’ensemble du parcours. Faites toujours correspondre ou dépasser la catégorie de câble lors de la sélection d'un panneau de brassage. L'utilisation d'un panneau Cat6A avec un câble Cat6 est acceptable : le panneau est sur-spécifié, ce qui gaspille de l'argent mais ne nuit pas aux performances. L’inverse n’est pas acceptable.

Ignorer le rayon de courbure pendant l'installation

Le câble Ethernet a un rayon de courbure minimum qui doit être respecté lors de l'installation. Pour Cat6 UTP, le rayon de courbure minimum est généralement quatre fois le diamètre extérieur du câble , soit environ 24 mm. Cat6A nécessite un rayon de courbure plus grand en raison de sa construction plus épaisse. Les courbures serrées déforment les paires torsadées à l’intérieur du câble, augmentant la diaphonie et dégradant la qualité du signal – parfois suffisamment pour empêcher la réussite des tests de certification.

Comment choisir le bon câble pour votre scénario de panneau de brassage spécifique

Plutôt que d’appliquer une seule recommandation générale, voici un guide de décision pratique basé sur des scénarios de déploiement courants :

• Réseau de petite entreprise ou domestique avec commutation jusqu'à 1 Gbit/s : Cat5e UTP avec un panneau de brassage Cat5e. Rentable, entièrement suffisant et facile à résilier. Aucune mise à niveau n'est nécessaire, sauf si vous envisagez de passer aux commutateurs 10GbE.
• Nouvelle installation de bureaux commerciaux prévue pour durer 10 ans : UTP Cat6 avec un panneau de brassage Cat6. Fournit une marge pour 10 GbE sur de courtes distances et offre des performances sonores supérieures à celles du Cat5e.
• Datacenter ou environnement haute densité avec 10GbE vers le rack : Cat6A UTP (ou F/UTP si l'EMI est un problème) avec un panneau de brassage Cat6A. Il s’agit de la seule option en cuivre prenant en charge le 10 GbE sur des distances complètes de 100 mètres.
• Liaisons inter-bâtiments ou campus : Fibre monomode OS2 avec connecteurs LC et panneau de brassage fibre. Copper Ethernet ne convient pas aux distances supérieures à 100 mètres.
• Environnement industriel avec machinerie électrique lourde : Câble blindé Cat6A F/UTP ou S/FTP avec un panneau de brassage blindé mis à la terre. Une mise à la terre appropriée au panneau est obligatoire.
• Campus de santé ou d’enseignement avec des exigences mixtes PoE et données : Cat6A UTP, qui gère les demandes de puissance plus élevées du PoE (90 W IEEE 802.3bt) avec une accumulation de chaleur inférieure à celle du Cat6 dans les câbles groupés.

Test et certification de l'installation des câbles de votre panneau de brassage

Choisir la bonne catégorie de câbles ne représente que la moitié du travail. Un câble Cat6 mal terminé (avec une détorsion excessive de la paire au niveau du punch-down, une courbure prononcée près du panneau ou une norme de câblage incompatible) ne parviendra pas à atteindre les niveaux de performances Cat6 même si le bon câble a été utilisé. Les installations de câblage structuré professionnel sont vérifiées avec un testeur de certification de câble, et pas seulement avec un testeur de continuité de base.

Les testeurs de certification de câbles de fabricants tels que Fluke Networks (DSX-8000), IDEAL Networks ou Softing effectuent des mesures, notamment la perte d'insertion, NEXT, FEXT, la perte de retour et le délai de propagation sur toute la plage de fréquences de la catégorie de câble. Une certification de canal Cat6 nécessite la réussite de tous les paramètres jusqu'à 250 MHz ; Cat6A nécessite 500 MHz. Un rapport de certification réussi est la seule confirmation fiable que votre combinaison de câbles et de panneaux de brassage fonctionnera comme spécifié. .

Pour les petites installations de bricolage, un testeur de cartographie de câblage de base confirme les connexions correctes des broches et identifie les paires divisées, les ouvertures et les courts-circuits – les erreurs de poinçonnage les plus courantes. Bien que cela ne certifie pas les performances, il détecte les erreurs de câblage avant que l'équipement ne soit connecté.
