Comment les panneaux de brassage sont-ils câblés ?

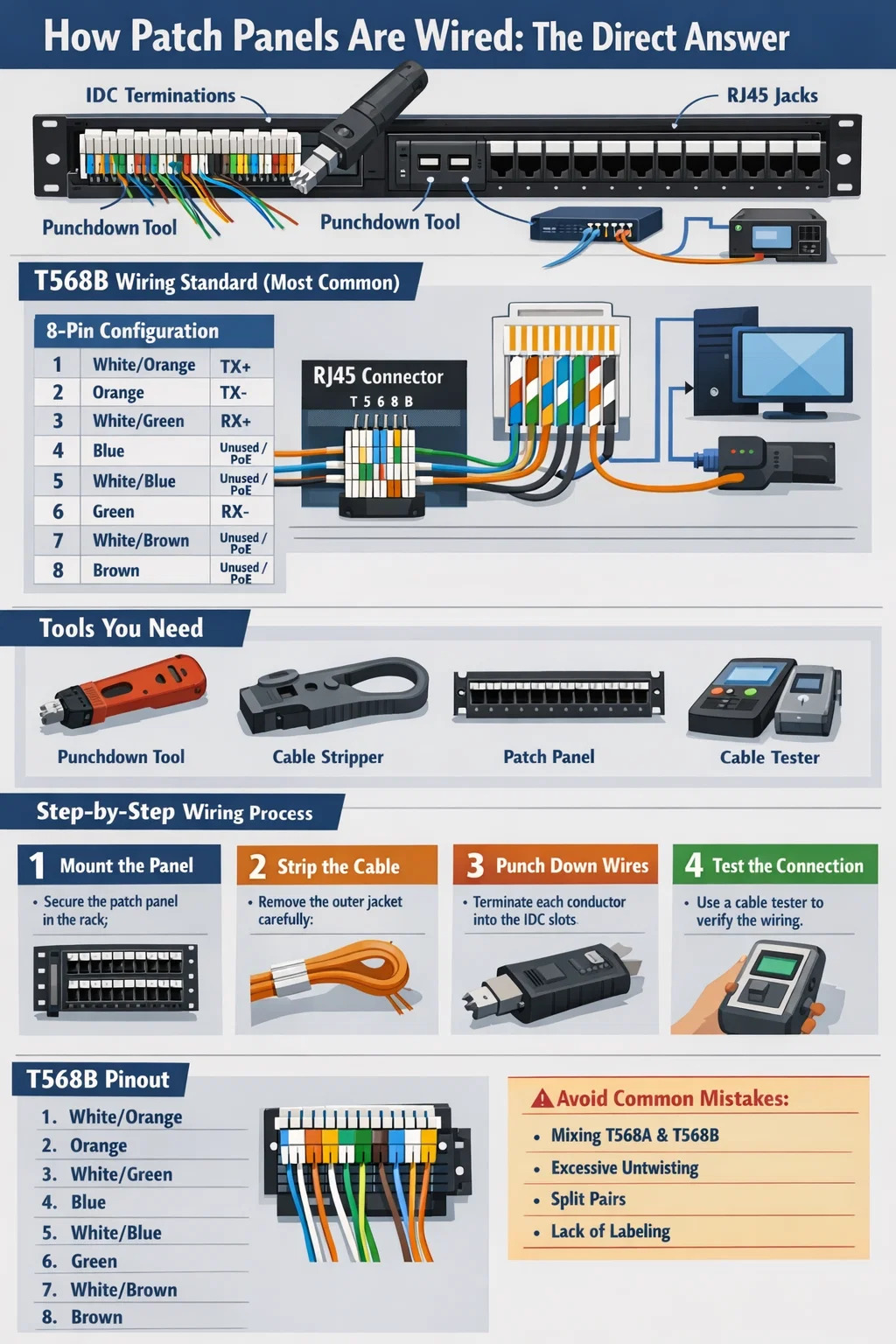

Comment les panneaux de brassage sont câblés : la réponse directe

Un panneau de brassage réseau est câblé en terminant des conducteurs de cuivre individuels à partir d'un câblage structuré jusqu'à l'arrière du panneau à l'aide d'un outil de perforation, conformément à la norme de câblage T568A ou T568B. Chacun des huit conducteurs d'un câble Cat5e, Cat6 ou Cat6A est inséré dans un emplacement IDC (Insulation Displacement Connector) à code couleur à l'arrière du port du panneau de brassage. Une fois enfoncé, l'avant du panneau expose les prises Keystone RJ45, permettant aux câbles de raccordement courts de connecter l'équipement aux commutateurs, routeurs ou autres périphériques réseau.

L'objectif d'un panneau de brassage dans un rack réseau est d'agir comme un point de terminaison fixe et organisé pour les chemins de câbles horizontaux, en gardant votre infrastructure propre et en facilitant les déplacements, les ajouts et les modifications sans perturber le câblage permanent derrière les murs. La plupart des installations professionnelles utilisent T568B comme norme de câblage par défaut , bien que le T568A soit requis pour les bâtiments gouvernementaux selon certaines normes. Ce qui compte le plus, c'est la cohérence : ne mélangez jamais les normes au cours d'une même exécution.

Comprendre les normes de câblage T568A et T568B

Avant de toucher à un seul fil, vous devez comprendre les deux normes de câblage utilisées dans pratiquement tous les câbles structurés dans le monde. Les T568A et T568B utilisent les huit conducteurs d'un câble Cat (quatre paires), mais ils diffèrent par la disposition des paires orange et verte sur les broches 1, 2, 3 et 6.

Brochage T568B (le plus courant en Amérique du Nord)

Le T568A échange les paires orange et verte, en plaçant le blanc/vert sur la broche 1, le vert sur la broche 2, le blanc/orange sur la broche 3 et l'orange sur la broche 6. La différence fonctionnelle entre les deux est nulle pour les connexions directes — cela n'a d'importance que pour les câbles croisés, où une extrémité utilise le T568A et l'autre le T568B. Pour Gigabit Ethernet et 10GbE, les quatre paires transportent des données simultanément , c'est pourquoi le maintien de l'intégrité de la torsion de chaque paire tout au long du punchdown est essentiel pour l'intégrité du signal à haute vitesse.

Outils et matériels dont vous avez besoin avant de commencer

Se précipiter dans une terminaison de panneau de brassage sans les bons outils produit des connexions peu fiables qui réussissent un test de liaison de base mais échouent sous une charge réseau réelle. Voici tout ce dont vous avez besoin sur le banc avant de tirer un seul câble à travers le mur.

• Outil de poinçonnage à 110 lames — Un outil à percussion de qualité avec un réglage de force réglable. Faible force pour la mise en place initiale, force élevée pour la terminaison finale. Fluke Networks et Paladin Tools proposent tous deux des options fiables dans la fourchette de 25 à 60 dollars. Évitez les versions bon marché sans marque qui piratent les contacts IDC.
• Pince à dénuder — Une pince à dénuder à lame ronde dédiée pour les câbles réseau, pas un coupe-boîte multi-outils. Vous souhaitez retirer la gaine extérieure sans entailler l'isolation du conducteur. Une entaille dans l'isolation du conducteur provoque des anomalies d'impédance qui se manifestent par des défaillances de perte de réflexion sur un certificateur de câble.
• Panneau de brassage réseau — Les panneaux 1U à 24 ou 48 ports sont stetard dans la plupart des installations. Les panneaux Cat5e gèrent jusqu'à 1 Gbit/s. Les panneaux Cat6 sont évalués à 1 Gbit/s à 250 MHz et peuvent prendre en charge 10 GbE sur des distances plus courtes. Les panneaux Cat6A fonctionnent en 10 GbE sur des distances complètes de 100 mètres à 500 MHz.
• Barre de gestion des câbles ou anneau en D — Fixez-le à l'unité de rack directement au-dessus ou en dessous du panneau. Sans serre-câble ni gestion des câbles, les ports des panneaux de brassage subissent des contraintes mécaniques qui dégradent le contact IDC au fil du temps.
• Testeur ou certificateur de câbles — Un testeur de continuité de base comme un Klein Tools VDV526-100 (~ 30 $) confirme l'exactitude du schéma de câblage. Pour les installations professionnelles nécessitant la certification TIA-568, un Fluke DSX CableAnalyzer est la norme de l'industrie mais coûte plusieurs milliers de dollars : la plupart des entrepreneurs le louent pour une utilisation spécifique à un projet.
• Marqueur permanent et étiqueteuse — Étiquetez chaque port avant de terminer. Réétiqueter après coup est un travail misérable et conduit à des erreurs de documentation.
• Attaches de câble Velcro — N'utilisez jamais d'attaches zippées sur le câble réseau. Des attaches trop serrées déforment la géométrie du câble et modifient la géométrie des paires, ce qui dégrade les performances haute fréquence. Les sangles Velcro permettent l'ajustement et ne stressent pas le câble.

Étape par étape : Comment câbler un panneau de brassage réseau

Le processus suivant s'applique à un panneau de brassage punchdown standard de style 110 — le type utilisé dans presque toutes les installations commerciales Cat5e, Cat6 et Cat6A. Les panneaux modulaires de style Keystone suivent la même logique de terminaison de conducteur mais utilisent des prises Keystone individuelles amovibles au lieu d'un cadre arrière fixe.

Étape 1 — Montez le panneau et planifiez votre disposition

Montez le panneau de brassage dans le rack avant d'y installer des câbles. Utilisez des écrous à cage et des vis adaptés à votre type de rack : la plupart des racks standard de 19 pouces utilisent un filetage 10-32 ou 12-24. Serrer les doigts ne suffit pas ; un panneau lâche vibre et stresse les terminaisons au fil du temps. Décidez maintenant de votre système de numérotation des ports. Une approche courante consiste à numéroter les ports 1 à 24 de gauche à droite sur un seul panneau, la salle physique ou l'emplacement de dépôt étant documenté dans une feuille de calcul ou un logiciel de gestion des câbles dès le premier jour.

Étape 2 — Acheminer les câbles et laisser une boucle de service adéquate

Tirez le câble horizontal à travers votre conduit ou chemin de câbles et dans le rack. Laissez une boucle de service d'au moins 12 à 18 pouces de jeu à l'extrémité du panneau de brassage. Ce jeu sert à deux fins : il vous permet de reconnecter le câble en cas de panne d'un port sans que la longueur soit trop courte, et il réduit la tension mécanique sur la connexion punchdown. Ne tirez jamais sur un câble si fort qu'il n'a aucun jeu au point de terminaison. - il s'agit d'une erreur courante dans les installations de bricolage qui provoque des pannes de contact des mois plus tard à mesure que le bâtiment effectue des cycles thermiques.

Étape 3 — Retirez la veste extérieure

Utilisez le dénudeur de câble pour retirer environ 1,5 à 2 pouces de la gaine extérieure de l'extrémité de chaque câble. Marquez la gaine avec le décapant, faites tourner l'outil une fois autour du câble, puis faites glisser la gaine. Inspectez les huit conducteurs pour détecter d’éventuelles entailles dans l’isolation individuelle. Une couche d'isolation compromise sur un conducteur provoquera une diaphonie paire à paire qui deviendra détectable à des vitesses Gigabit. Si vous voyez une entaille, coupez l'extrémité et dénudez à nouveau – ne terminez pas un conducteur endommagé.

Étape 4 - Détordre et asseoir les conducteurs

Détordre chaque paire juste assez pour atteindre son emplacement IDC désigné sur le panneau de brassage. Les normes TIA-568 spécifient une détorsion maximale de 0,5 pouces (13 mm) pour Cat5e and 0,375 pouces (9,5 mm) pour Cat6 . Le dépassement de ces limites dégrade les performances NEXT (Near-End Crosstalk) du câble. Posez chaque conducteur dans sa fente à code couleur à l'arrière du port du panneau de brassage. Le code couleur des emplacements sur le panneau correspondra au T568A ou au T568B — de nombreux panneaux affichent les deux codes couleur côte à côte, étiquetés A et B. Choisissez le bon côté pour la norme choisie et posez chaque conducteur en conséquence. Il n'est pas nécessaire d'enfoncer complètement le conducteur à ce stade : c'est ce que fait l'outil de poinçonnage.

Étape 5 - Défoncez chaque conducteur

Positionnez la lame 110 de l'outil de poinçonnage sur le conducteur dans sa fente. La lame a deux côtés : l’un coupe l’excédent de conducteur et l’autre non. Le côté coupant doit être orienté vers l'extérieur (à l'opposé du corps du panneau) afin que l'excédent de fil soit coupé lorsque le conducteur repose. Frappez l'outil fermement et carrément. Un outil de punchdown d'impact de qualité cliquera de manière audible lorsqu'il se déclenchera. N'utilisez pas de tournevis ou d'outil sans impact pour enfoncer les conducteurs dans les emplacements IDC. — la lame IDC doit percer l'isolation du conducteur en un seul mouvement contrôlé pour créer une connexion étanche aux gaz et résistante à la corrosion. Un conducteur pressé lentement entraîne une connexion à haute résistance qui tombe en panne par intermittence.

Répétez l’opération pour les huit conducteurs de chaque port. Une fois terminé, chaque queue de conducteur doit être proprement coupée au ras du bloc IDC, et aucun cuivre nu ne doit être visible à l'extérieur de la fente.

Étape 6 — Appliquer le soulagement de traction et la gestion des câbles

La plupart des panneaux de brassage comprennent une barre anti-traction en plastique ou des points d'ancrage pour serre-câbles à l'arrière. Faites passer chaque câble terminé à travers le support de décharge de traction et fixez-le avec une attache Velcro. Le câble doit être suffisamment sécurisé pour qu'une traction ferme sur le câble ne transmette pas de force mécanique à la terminaison de poinçonnage. Disposez soigneusement les câbles le long de l'arrière du rack et acheminez-les dans le canal de gestion des câbles. Un mauvais habillage des câbles est la principale cause des appels de réinstallation : les câbles laissés desserrés finissent par être accrochés, tirés ou emmêlés par une personne travaillant dans le rack.

Étape 7 — Testez chaque port

Connectez une unité émettrice de testeur de câble au port RJ45 avant et le récepteur distant à l'extrémité du même câble (au niveau de la plaque murale ou de la prise). Exécutez un test de plan de câblage. Le testeur confirmera que les huit conducteurs sont connectés aux bonnes broches sans ouvertures, courts-circuits, paires inversées, paires divisées ou paires transposées. Une paire divisée – où deux conducteurs de paires différentes sont câblés aux mêmes emplacements RJ45 – réussit un test de continuité de base mais échoue à des vitesses élevées car le signal de la paire différentielle est interrompu. Un test de schéma de câblage approprié détecte les paires divisées.

Types de panneaux de brassage et quand les utiliser

Tous les panneaux de brassage réseau ne sont pas câblés de la même manière, car tous les panneaux n'utilisent pas la même architecture de terminaison. Comprendre les différences vous aide à choisir le bon panneau pour l'installation et à éviter les problèmes de compatibilité.

Panneaux de perforation fixes de style 110

C'est le type traditionnel et le plus courant. L'arrière du panneau est un bloc en plastique fixe avec des emplacements IDC pour chacun des huit conducteurs par port, disposés en rangées codées par couleur. La terminaison est permanente : si le contact IDC d'un seul port tombe en panne, vous ne pouvez pas remplacer uniquement ce port sans remplacer l'ensemble du panneau. Ces panneaux sont peu coûteux, avec un panneau Cat6 à 24 ports coûtant généralement entre 20 et 50 dollars, et ils sont extrêmement fiables lorsqu'ils sont correctement terminés. Ils constituent le bon choix pour la plupart des installations de câblage structuré permanent.

Panneaux de brassage modulaires Keystone

Les panneaux Keystone sont des cadres de façade vierges qui acceptent des prises Keystone à terminaison individuelle – du même type que celui utilisé dans les prises murales. Chaque port est un module enfichable distinct. Le principal avantage est que les ports individuels peuvent être remplacés sans avoir à réinstaller les ports adjacents. Ils autorisent également les panneaux multimédias : vous pouvez remplir certains emplacements avec des prises Keystone Cat6A, d'autres avec des coupleurs fibre LC et d'autres avec des inserts vierges, le tout dans la même face de panneau. Le compromis est un coût par port plus élevé et une variation légèrement plus importante de la qualité des prises sur un panneau si différents fabricants de prises sont utilisés.

Unngled and Flat Patch Panels

Les panneaux de brassage standard présentent leurs ports RJ45 dans une rangée horizontale plate tournée vers l'avant. Les panneaux de brassage inclinés – parfois appelés panneaux à charnières ou pivotants – inclinent le port avant vers le bas, généralement à 15 ou 45 degrés. Cela facilite la connexion et l'acheminement des câbles de raccordement dans les environnements de rack denses où la gestion des câbles est stricte. Dans un écran plat 1U à 48 ports entièrement équipé, atteindre les ports de la rangée arrière avec un câble de raccordement nécessite d'acheminer le câble de manière à solliciter le connecteur RJ45. Un panneau incliné réduit la contrainte du rayon de courbure. Les installations haute densité avec 48 ports ou plus par unité de rack bénéficient de manière significative des panneaux inclinés.

Panneaux de brassage à fibre optique

Les panneaux de brassage en fibre sont fondamentalement différents des panneaux en cuivre. Ils n'utilisent pas du tout de terminaisons punchdown. Au lieu de cela, ils abritent des connecteurs de fibre optique (LC, SC, ST ou MPO) soit sous forme de tresses pré-terminées qui sont épissées par fusion aux brins de fibre entrants à l'intérieur du panneau, soit sous forme de cassettes pré-terminées qui s'enclenchent dans un châssis. Le corps du panneau fournit un boîtier de protection pour les extrémités de la fibre et un support pour les adaptateurs de couplage qui permettent de connecter les câbles de raccordement. Le nettoyage des connecteurs de fibre avec des outils appropriés conformes à la norme CEI 61300-3-35 avant chaque connexion est obligatoire : les extrémités de fibre contaminées provoquent une perte d'insertion qui dépasse le budget de perte total d'une liaison.

Panneaux de brassage Cat5e vs Cat6 vs Cat6A : différences de performances

La catégorie de câble que vous installez détermine la catégorie de panneau de brassage dont vous avez besoin. Le mélange de catégories (par exemple, l'installation d'un câble Cat6 mais se terminant par un panneau de brassage Cat5e) limite l'ensemble du canal aux performances Cat5e. Chaque composant du canal doit atteindre ou dépasser la catégorie cible.

Les panneaux de brassage Cat6A sont physiquement plus grands que les panneaux Cat5e ou Cat6 car les câbles Cat6A sont nettement plus épais – généralement un diamètre extérieur de 7 à 8 mm contre 5 à 6 mm pour le Cat6. Un panneau Cat6A à 24 ports occupe souvent l'équivalent de 1,5U d'espace rack réel en raison des exigences supplémentaires en matière de gestion des câbles à l'arrière. Planifiez la disposition de votre rack en conséquence.

Comment les panneaux de brassage se connectent aux commutateurs et aux périphériques finaux

Un patch panel itself does not perform any switching or routing. It is purely a passive termination and cross-connect point. Understanding how it sits in the network path clarifies why proper wiring matters so much.

Le canal complet depuis un commutateur réseau vers un poste de travail ou une caméra IP fonctionne comme suit :

1. Port du commutateur réseau → câble de raccordement court (généralement 1 à 3 pieds) → port RJ45 avant du panneau de brassage
2. Terminaison IDC du panneau de brassage → passage de câble horizontal à travers les murs/plafond/conduit
3. Chemin de câble horizontal → prise murale prise RJ45 (ou boîtier de montage en surface)
4. Prise murale → câble patch court → appareil final (PC, téléphone, point d'accès, appareil photo)

TIA-568 définit la liaison permanente maximale (du panneau de brassage IDC à la prise murale IDC) comme 90 mètres , les 10 mètres restants étant répartis sur tous les câbles de brassage du canal pour atteindre le maximum total du canal de 100 mètres. Dépasser 90 mètres sur le parcours horizontal constitue une violation des normes qui entraînera des pannes aléatoires à des vitesses Gigabit, même si les tests de câble sont propres à des fréquences plus basses.

Les câbles de raccordement reliant le commutateur au panneau et la prise murale à l'appareil doivent également correspondre à la catégorie du canal. L'utilisation d'un câble patch Cat5e dans un canal Cat6A crée un goulot d'étranglement à ce point spécifique du canal. Unlways use category-rated patch cables that match your installed horizontal cabling.

Erreurs de câblage courantes et comment les éviter

L'expérience sur le terrain montre que les mêmes erreurs apparaissent à plusieurs reprises dans les installations de panneaux de brassage, depuis les petites configurations domestiques jusqu'aux grandes entreprises. Savoir quoi surveiller permet d'économiser des heures de dépannage.

Mélanger T568A et T568B sur le même cycle

Si vous câblez l'extrémité du panneau de brassage au T568B et l'extrémité de la prise murale au T568A, vous avez créé un câble croisé involontaire. Les commutateurs modernes avec Auto-MDIX peuvent souvent compenser, mais cela n'est pas garanti pour tous les appareils et cela crée de la confusion lors des maintenances futures. Chaque parcours de câble doit utiliser la même norme aux deux extrémités.

Détorsion excessive des paires

Il s’agit de l’erreur dégradante de performances la plus courante. Séparer les paires plus que la distance autorisée pour les rendre plus faciles à insérer dans les emplacements IDC ruine le rejet de diaphonie fourni par la géométrie des paires torsadées. À 100 MHz, cela passe souvent inaperçu. À 500 MHz (Cat6A), cela provoque des pannes. Maintenez la torsion à moins de 13 mm de l'IDC pour Cat5e et de 9,5 mm pour Cat6 et supérieur.

Paires divisées

Un split pair occurs when, for example, the white/green conductor is placed in the pin 1 slot but the green conductor is placed in the pin 4 slot instead of pin 3. The conductors are from different pairs. A basic continuity tester shows this as correct — all eight pins appear connected. But a proper wire map tester detects the split pair because it measures electrical pair balance. Les paires divisées provoquent une diaphonie sévère qui détruit complètement les performances Gigabit même si un simple voyant de lien apparaît en vert.

Mauvais soulagement de la tension

Les câbles laissés libres derrière un panneau de brassage seront piétinés, tirés et emmêlés par toute personne travaillant dans le rack. Une simple traction brusque sur un câble qui n'est pas soulagé de tension peut suffisamment déloger une terminaison pour créer une connexion intermittente - l'un des défauts les plus difficiles à détecter car il apparaît et disparaît avec les vibrations et les changements de température.

Aucune documentation

Unn unlabeled patch panel is a ticking time bomb for future network administrators. Without a port-to-location map, every move or troubleshooting session requires tracing cables physically. Étiquetez chaque port du panneau de brassage et chaque câble aux deux extrémités avant de fermer le rack. Utilisez des conventions de dénomination cohérentes (étage, numéro de chambre, numéro de point de vente) et sauvegardez la documentation dans un système de gestion de réseau ou même dans une feuille de calcul partagée.

Câblage du panneau de brassage dans des scénarios réels

Les principes ci-dessus s'appliquent universellement, mais l'approche spécifique varie en fonction de la taille et du type d'installation.

Configuration d'un petit bureau ou d'un bureau à domicile

Un typical SOHO setup might involve a 12-port or 24-port Cat6 patch panel in a small wall-mount rack, with cable runs to 6–12 wall outlets throughout the space. Total cable run lengths are typically well under 30 meters, so Cat6 is more than adequate. A single 8-port or 16-port switch is patch-cabled from the front of the panel. The entire project — including drilling, running cable through walls, terminating, and testing — takes one experienced person about 4–8 hours for a 10-port installation. Materials cost for this scale runs roughly $80–$200 USD depending on cable and hardware quality.

Distribution d'étage d'entreprise

Dans un bâtiment commercial, une salle de télécommunications (TR) à chaque étage abrite généralement un rack à 2 ou 4 montants avec 2 à 4 panneaux de brassage totalisant 96 à 192 ports, alimentant tous les câbles horizontaux jusqu'au sol. Ces panneaux se connectent via des câbles de brassage à un ou plusieurs commutateurs de couche d'accès. Les commutateurs effectuent une liaison montante via fibre ou cuivre 10GbE vers un commutateur de couche de distribution dans la salle de données principale. Un projet de câblage structuré de cette envergure pour un seul étage de 10 000 pieds carrés peut impliquer 150 à 200 câbles, qui doivent tous être testés et documentés conformément aux normes de performance des canaux TIA-568 avant acceptation. Le coût typique d'un projet à cette échelle varie de 15 000 $ à 40 000 USD selon la catégorie de câble, les tarifs de la main-d'œuvre locale et les exigences en matière de conduits.

Patching Top-of-Rack pour centre de données

Dans un data center, les panneaux de brassage sont souvent remplacés par des cassettes de câblage structuré et des câbles principaux. Les lignes réseau fibre MPO pré-terminées connectent des rangées de racks via des chemins de câbles aériens, se terminant par des modules de cassette fibre qui présentent des ports LC à l'avant d'un châssis de panneau 1U. Cette approche permet de déployer un tronc entier de 12 ou 24 fibres avec une seule cassette de traction et une seule cassette enfichable, réduisant considérablement le temps d'installation dans les environnements à haute densité. Les assemblages de fibres pré-terminés sont testés et certifiés en usine , éliminant ainsi le risque d'erreurs de terminaison sur le terrain dans les environnements où les temps d'arrêt coûtent des milliers de dollars par minute.

Entretien et dépannage d'un panneau de brassage câblé

Une fois qu'un panneau de brassage est câblé et certifié, la maintenance continue est minime, mais elle n'est pas nulle. Les connexions physiques se dégradent avec le temps en raison de l'oxydation, des vibrations et des contraintes mécaniques dues aux insertions et retraits répétés des câbles de raccordement.

• Remplacez les câbles de brassage, et non les terminaisons du panneau, lorsqu'un port tombe en panne. Dans la grande majorité des cas, un port mort est un câble de raccordement endommagé ou un port de commutateur endommagé, et non une terminaison de punchdown défaillante. Remplacez d'abord le câble de raccordement. Si le problème vient du câble, remplacez le câble. Si le problème concerne le port, testez avec un autre port de commutateur avant de condamner la terminaison du panneau de brassage.
• Gardez la poussière hors des ports inutilisés. L'accumulation de poussière à l'intérieur des prises RJ45, en particulier dans les environnements où la filtration de l'air est médiocre, augmente la résistance de contact au fil des années. Les inserts de port vierges sont bon marché et empêchent complètement cela. Un paquet de 100 inserts de ports vierges coûte environ 8 à 12 dollars et doit être installé dans chaque port inutilisé dès le premier jour.
• Effectuez un nouveau test après tout travail physique à proximité du rack. Unny time someone works in or around the rack — adding equipment, re-routing cables, cleaning — run a spot-check wire map test on any cables that were handled. Physical contact with a cable that has a marginal termination can turn a borderline connection into an open fault.
• Gardez la documentation à jour. Chaque changement de port, déplacement de périphérique ou nouveau passage de câble doit être reflété dans la documentation du port. Une documentation périmée est pire que pas de documentation car elle crée une fausse confiance. Faites des mises à jour de la documentation une étape obligatoire avant de fermer tout ticket de modification de réseau.

Un properly wired and documented network patch panel is the foundation of a manageable, reliable network infrastructure. The discipline applied during initial installation — correct wiring standard, proper untwist limits, firm punchdowns, thorough testing, and complete labeling — pays forward every time a network change is needed or a fault must be traced. Cutting corners during termination creates debt that the network team will be paying off for the life of the installation.
