De quels outils ai-je besoin pour installer un panneau de brassage ?

Les outils dont vous avez besoin pour installer un panneau de brassage : une réponse directe

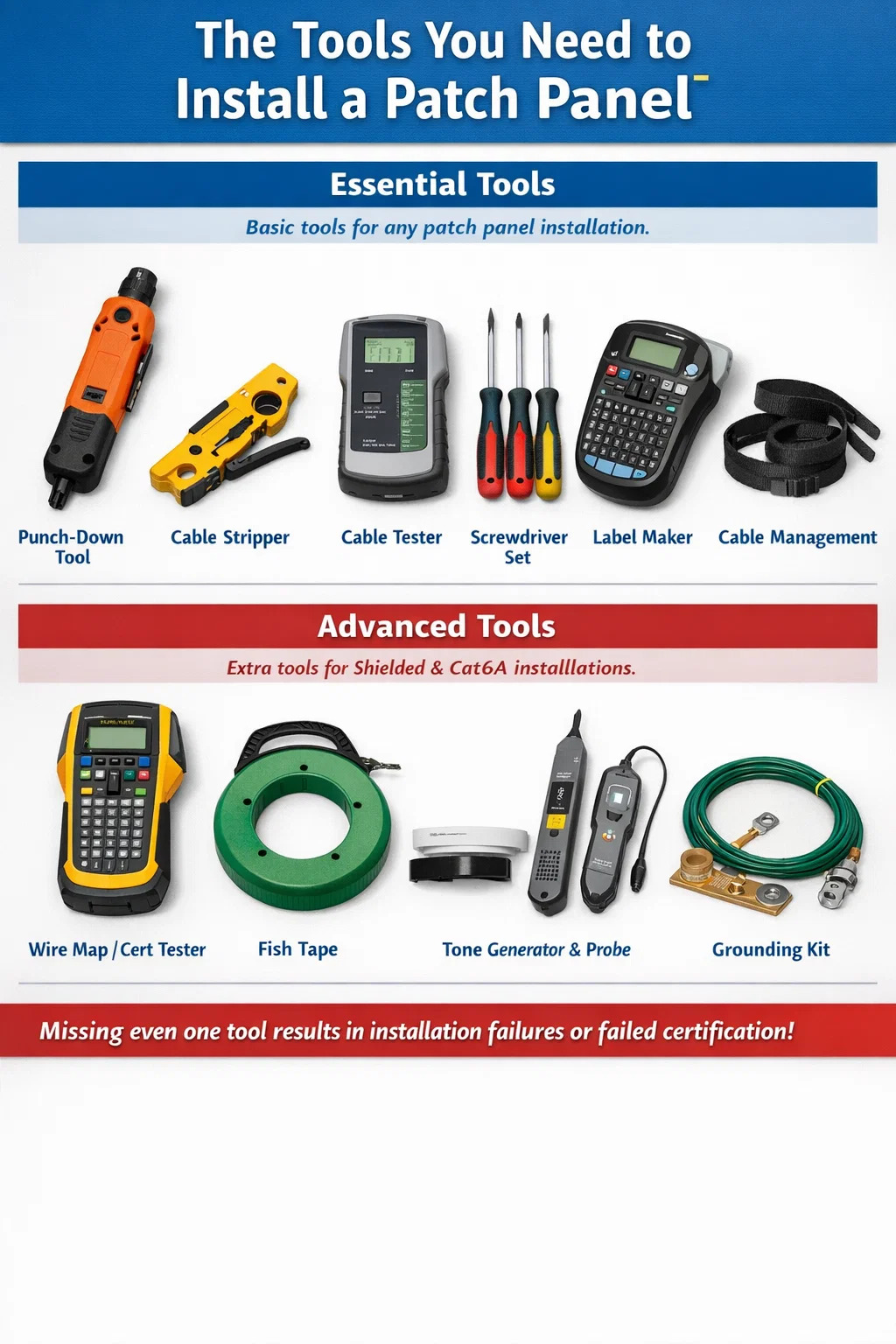

Pour installer un panneau de brassage réseau , vous avez besoin d'un outil de poinçonnage, d'un dénudeur de câble, d'un testeur de câble, d'un jeu de tournevis, d'une étiqueteuse et d'une solution de gestion des câbles telle que des sangles velcro ou des attaches de câble. Pour les installations plus exigeantes, en particulier les câbles Cat6A ou blindés, vous aurez également besoin d'un testeur de plan de câblage ou d'un testeur de certification complet, d'un ruban adhésif ou d'une poignée de tirage de câble et d'un générateur de tonalité avec sonde. Ce ne sont pas des extras facultatifs. Manquer ne serait-ce que l'un d'entre eux entraîne soit une installation défaillante, un canal non certifié ou un problème de maintenance qui fait surface des mois plus tard.

Les sections ci-dessous détaillent chaque outil, expliquent pourquoi il est important et fournissent des recommandations de produits spécifiques et des références de performances afin que vous puissiez prendre des décisions d'achat éclairées avant le début du travail.

L'outil de punch-down : l'instrument le plus critique du travail

L'outil de poinçonnage est l'équipement le plus important pour toute installation de panneau de brassage. Il place les conducteurs individuels dans les blocs IDC (connecteur à déplacement d'isolation) de style 110 à l'arrière du panneau. Lorsque l'outil frappe, une lame coupe simultanément l'excédent de fil et force le conducteur à établir une connexion électrique étroite avec la borne IDC. Effectué correctement, cela produit une connexion étanche au gaz conçue pour le cycle de vie complet du système de câblage – souvent 20 ans .

Il existe deux principaux types d'outils de poinçonnage : à impact et sans impact. Les outils à percussion utilisent un mécanisme à ressort qui fournit une force de frappe calibrée. Les outils (manuels) sans impact nécessitent que l'installateur exerce une pression à la main. Pour les installations de panneaux de brassage réseau professionnels, utilisez toujours un outil de poinçonnage à impact. Les outils à pression manuelle produisent une profondeur d'assise incohérente, ce qui se traduit directement par des pertes d'insertion variables et des défaillances de diaphonie proche (NEXT) lors de la certification des canaux.

Choisir la bonne lame

Les outils de poinçonnage à impact acceptent des lames interchangeables. Les deux plus courantes sont la lame 110 et la lame Krone. Presque tous les panneaux de brassage nord-américains utilisent des blocs de style 110 , donc une lame 110 est le point de départ standard. Les installations européennes et certaines installations internationales peuvent utiliser des blocs Krone. Confirmez le type de bloc imprimé au dos de votre panneau avant d'acheter des lames. L'utilisation d'une mauvaise lame endommagera physiquement les bornes IDC et détruira la connexion électrique.

La plupart des outils à percussion ont un sélecteur de force élevée/faible. Une force élevée est utilisée pour les terminaisons initiales sur les conducteurs rigides Cat6A. La faible force fonctionne pour les fils Cat5e de calibre plus léger ou pour réinstaller un conducteur qui ne s'est pas complètement mis en place lors du premier passage. Fluke Networks, Paladin Outils et Klein Tools proposent tous des outils de frappe à impact fiables dans une fourchette de prix comprise entre 30 $ et 120 $, les options de qualité professionnelle de Fluke et Ideal Industries étant plus élevées.

L'ergonomie est importante pour les gros travaux

Sur un chantier comportant 200 terminaisons, l'ergonomie des outils devient un véritable facteur. Les outils de poinçonnage bon marché dotés de poignées en plastique dur provoquent une fatigue des mains qui entraîne des terminaisons précipitées et des sièges manqués. Les outils dotés de poignées caoutchoutées et d'un rebond d'impact amorti, tels que le Fluke Networks D914S ou le Klein Tools VDV427-300, réduisent considérablement les tensions répétitives. Si vous résiliez plus de 100 ports en une seule session , investissez dans un outil doté d’une poignée ergonomique. La prime de 30 $ à 50 $ est rapidement amortie en termes de précision et de réduction des retouches.

Outils de dénudage de câbles et de préparation de fils

Avant qu'un conducteur ne touche un bloc de perforation, la gaine du câble doit être retirée proprement. Un dénudeur de câble dédié (pas un couteau tout usage, ni une paire de ciseaux) est l'outil approprié pour cette étape. Les dénudeurs de câbles pour câbles à paires torsadées sont conçus pour entailler la gaine à une profondeur contrôlée afin que la lame n'entaille jamais les conducteurs ou l'isolation de la paire en dessous.

Les conducteurs coupés sont l'une des principales causes d'échecs ou de défauts dans les tests de canaux. Une entaille réduit la section transversale du conducteur, augmentant la résistance et créant une discontinuité réfléchissante qui apparaît comme une défaillance de perte de réflexion sur un testeur de certification. Le pseudo n'est peut-être pas visible à l'œil nu, mais un Fluke DSX-8000 ou un testeur similaire le signalera à chaque fois.

Décapants rotatifs vs décapants à lame

Les dénudeurs de câbles rotatifs s'enroulent autour du câble et marquent la gaine lorsque vous faites tourner l'outil. Cela produit une ligne de rayure nette et uniforme sur toute la circonférence de la veste. Les décapants à lame effectuent une seule coupe longitudinale et nécessitent que l'installateur décolle la gaine. Les deux fonctionnent bien entre des mains expérimentées. Les outils rotatifs de Jonard Tools (modèle UST-100) et Klein Tools (VDV110-095) sont largement utilisés dans les installations commerciales et coûtent moins de 25 $ .

Pour le câble Cat6A en particulier, la gaine est plus épaisse et plus rigide que celle du Cat5e ou du Cat6. Assurez-vous que la profondeur de la lame de votre dénudeur est réglable ou achetez une décapante spécialement conçue pour Cat6A. Plusieurs fabricants vendent des décapants combinés qui gèrent à la fois les Cat5e/6 et Cat6A avec une simple vis de réglage de la profondeur de la lame.

Ciseaux et couteaux affleurants

Une paire de ciseaux pointus ou une pince diagonale affleurante est nécessaire pour couper la cannelure (le séparateur interne que l'on trouve dans de nombreux câbles Cat6) et pour nettoyer les extrémités des conducteurs avant l'insertion. La spline, si elle n'est pas ajustée au ras du bord de la gaine, peut séparer les paires individuelles pendant la terminaison et provoquer un décalage suffisant de la géométrie de la paire pour affecter les valeurs NEXT. Une paire de fraises affleurantes de qualité électronique de 10 à 15 $ gère cela de manière propre et précise.

Tournevis et matériel de montage en rack

Un panneau de brassage réseau se monte dans un rack EIA de 19 pouces ou dans un boîtier mural à l'aide de vis de rack standard. La plupart des racks acceptent des vis M6 ou des vis 10-32 selon le fabricant et le modèle du rack. Vous avez besoin du bon tournevis, généralement un Phillips n°2 ou à tête plate, ainsi que des écrous et des vis de crémaillère correspondants.

Les écrous cage sont le matériel de montage en rack le plus courant dans les racks d'équipement de 19 pouces. Ils s'enclenchent dans les rails de rack à trous carrés et acceptent les vis M6. L'installation d'écrous à cage sans l'outil d'insertion d'écrou à cage approprié est douloureuse : les bords tranchants de l'écrou couperont les doigts lors d'installations répétées. Un l'outil dédié pour écrou à cage coûte entre 5 $ et 15 $ et élimine à la fois la douleur et le risque de laisser tomber les écrous cage dans le rack lors de l'installation.

Exigences de couple

Un serrage excessif des vis du rack enlève les écrous cage et déforme les oreilles de montage du panneau de brassage. Un serrage insuffisant laisse les panneaux lâches, ce qui provoque des dommages dus aux vibrations au fil du temps et crée des risques pour la sécurité dans les zones sismiques. La plupart des spécifications matérielles du rack exigent 0,5 à 0,8 Nm de couple sur vis de crémaillère M6. Un tournevis dynamométrique de base avec un jeu d'embouts Phillips garantit un couple constant sans approximation, particulièrement utile lors de l'installation de panneaux dans des environnements à fortes vibrations comme des installations industrielles ou des centres de données avec des ventilateurs de refroidissement au sol surélevé fonctionnant en continu.

Testeur de câbles et équipement de certification

Une fois le panneau de brassage réseau terminé et monté, chaque port doit être testé. Le type de testeur dont vous avez besoin dépend de si vous effectuez un contrôle de continuité ou une certification de canal complet.

Testeurs de schémas de câblage de base

Un testeur de plan de câblage vérifie que les huit conducteurs d'un câble à paire torsadée sont connectés correctement de bout en bout : pas d'ouverture, pas de court-circuit, pas de paires inversées et pas de paires divisées. Cela détecte les erreurs de poinçonnage les plus courantes à un prix accessible à tous : des testeurs de schémas de câblage décents de Klein Tools, Fluke Networks et TREND Networks sont disponibles pour 30 $ à 150 $ . Le MicroMapper de Fluke Networks et le Klein Tools VDV501-851 sont tous deux des options fiables pour les travaux de vérification de base.

Les tests de schéma de câblage ne suffisent pas à eux seuls à certifier un canal pour Cat6, Cat6A ou toute autre norme de performance nominale. Cela confirme uniquement la continuité physique, pas les performances électriques. Pour une installation professionnelle où l'utilisateur final attend un rapport de garantie ou de certification, vous avez besoin d'un testeur de performances.

Testeurs de terrain de qualité certification

Les testeurs de certification mesurent tous les paramètres requis par TIA-568.2-D et ISO/IEC 11801 : perte d'insertion, NEXT, FEXT, PSNEXT, perte de retour, délai de propagation et décalage de délai. Le Fluke Networks DSX-8000 est la référence du secteur, capable de certifier les canaux Cat8 en moins de 10 secondes par canal . Le SignalTEK NT d'IDEAL Industries et le LanTEK IV de TREND Networks sont des alternatives compétitives à des prix inférieurs.

Les testeurs de certification sont chers (le Fluke DSX-8000 coûte plus de 9 000 $), mais les programmes de location des principaux fournisseurs et sociétés de location d'outils les rendent accessibles pour des projets individuels. Pour les entrepreneurs qui installent régulièrement des panneaux de brassage réseau, posséder un testeur de certification est un investissement commercial direct. Un seul canal défaillant qui nécessite une retouche coûte plus cher en main d’œuvre qu’un mois de frais de location d’outils.

Outils de test de fibres

Si l'installation de votre panneau de brassage comprend des modules fibre Keystone ou des cassettes fibre pré-connectorisées, vous avez également besoin d'un ensemble de test de perte optique (OLTS) et idéalement d'un réflectomètre optique dans le domaine temporel (OTDR). Un OLTS mesure la perte d'insertion de bout en bout en dB et confirme que la liaison respecte le budget du canal. Un OTDR identifie l'emplacement et l'ampleur des événements individuels (connecteurs, épissures, coudes) le long du parcours de fibre. Les unités OLTS d'entrée de gamme d'EXFO, AFL et Fluke Networks commencent à environ 800 $ à 1 500 $ pour les testeurs combo monomode/multimode.

Générateur de tonalité et sonde (toner et baguette)

Un générateur de tonalité et une sonde inductive, communément appelés toner et baguette ou renard et chien, sont essentiels pour tracer les câbles non étiquetés et identifier quel chemin de câble se connecte à quel port du panneau de brassage. Le générateur de tonalité se connecte à une extrémité d'un câble et envoie un signal sonore sur le fil. La sonde inductive détecte le signal sans nécessiter de contact physique, vous permettant de scanner un faisceau de câbles et d'identifier le bon par la tonalité la plus forte.

Cet outil n'est pas négociable dans les projets de rénovation ou de mise à niveau où le câblage existant manque de documentation. Même dans les nouvelles installations, disposer d'un toner permet de confirmer rapidement qu'un câble spécifique provenant d'une prise murale a atterri sur le bon port du panneau de brassage avant la terminaison. Des générateurs de tonalités et sondes fiables de Fluke Networks (Pro3000), Klein Tools (VDV500-820) et TREND Networks sont disponibles dans le Fourchette de 50 $ à 150 $ .

Certains testeurs de schémas de câblage avancés incluent une capacité de génération de tonalité, réduisant ainsi le nombre d'outils distincts nécessaires au travail. Vérifiez la liste des fonctionnalités de votre testeur avant d'acheter un toner autonome pour éviter les équipements redondants.

Étiqueteuse et outils de documentation

Chaque port d'un panneau de brassage réseau doit être étiqueté au moment de l'installation. Essayer d'étiqueter de manière rétroactive (une fois le rack plein et les cordons de brassage en place) est beaucoup plus difficile et produit des résultats de moindre qualité. Une étiqueteuse dédiée qui produit des étiquettes thermorétractables ou laminées est un outil standard pour tout travail de câblage professionnel.

Brady et HellermannTyton fabriquent des imprimantes d'étiquettes spécialement conçues pour l'infrastructure de câblage réseau. Le Brady BMP21-PLUS et le HellermannTyton TAG-IT sont tous deux largement utilisés dans les installations commerciales. Ces imprimantes acceptent les cartouches d'étiquettes compatibles avec les bandes d'étiquettes des panneaux de brassage, les étiquettes d'enroulement de câbles et les drapeaux de port. Les étiquettes doivent inclure l'identifiant du port, la prise de destination et la catégorie du câble. Un système d'étiquetage cohérent appliqué dès le premier jour réduit le temps de dépannage de plusieurs heures sur la durée de vie du système.

Calendrier des câbles et documentation telle que construite

Un étiqueteur produit les étiquettes physiques. Le calendrier des câbles qui l'accompagne (une feuille de calcul ou une base de données qui mappe chaque identifiant de port à son origine physique, sa catégorie de câble, sa date d'installation et son résultat de test) est la documentation qui rend les étiquettes utiles. La plupart des testeurs de certification peuvent exporter les résultats des tests directement vers un PC au format PDF ou CSV. L'intégration de ces résultats dans un programme de câbles crée un enregistrement complet et vérifiable de l'installation. Cette documentation est requise pour la plupart des garanties système des fabricants et est attendue par les services informatiques de l'entreprise comme un livrable pour tout projet de câblage sous contrat.

Outils et accessoires de gestion des câbles

L'installation d'un panneau de brassage réseau ne concerne pas seulement le panneau lui-même : elle inclut la gestion des câbles qui alimentent l'arrière du panneau et des cordons de brassage qui connectent les ports avant à l'équipement réseau. Une mauvaise gestion des câbles est l’un des problèmes les plus courants dans les réseaux installés et l’un des plus faciles à éviter avec les bons outils à portée de main.

Attaches de câble Velcro et sangles auto-agrippantes

Les serre-câbles Velcro à boucles et crochets sont l'attache préférée pour regrouper les chemins de câbles dans toute installation conforme aux normes de gestion des câbles TIA-569 ou ISO/IEC 14763. Les attaches en plastique, lorsqu'elles sont trop serrées, déforment la gaine du câble et compriment les paires à l'intérieur, augmentant ainsi la diaphonie et provoquant potentiellement des échecs de certification des canaux. Les attaches Velcro n'appliquent aucune force de compression et peuvent être repositionnées autant de fois que nécessaire. Panduit et HellermannTyton fabriquent tous deux des produits d'attaches auto-agrippantes spécialement conçus pour une utilisation en câblage structuré. Un sac de 100 attaches de câble velcro coûtent entre 10 $ et 20 $ et gère les besoins de gestion d'une installation de panneau typique à 24 ports.

Gestionnaires de câbles horizontaux

Un gestionnaire de câbles horizontal 1U monté directement au-dessus ou au-dessous de chaque panneau de brassage maintient les cordons de brassage avant organisés et les empêche de s'affaisser sur l'équipement adjacent. Sans gestionnaires de câbles, un panneau à 48 ports avec 48 cordons de brassage crée une masse de câbles qui bloque la circulation de l'air, rend l'identification des ports difficile et s'emmêle lorsqu'un seul cordon doit être déplacé. Les gestionnaires de câbles avec passages de doigts (doigts en plastique qui acheminent les cordons d'un côté à l'autre) sont le format le plus efficace et sont disponibles auprès de Panduit, Leviton et des fabricants d'accessoires de rack génériques pour 15 $ à 60 $ par unité 1U .

Crochets en J et matériel de support de câble

Derrière le panneau de brassage, les câbles entrants doivent être soutenus à intervalles réguliers pour empêcher le poids du faisceau de câbles de tirer sur les terminaisons. Les crochets en J (supports en forme de selle en plastique ou en métal qui se fixent aux rails de rack, aux structures de chemins de câbles ou aux montants muraux) maintiennent les faisceaux de câbles sans les comprimer. TIA-569 recommande des points de support tous les 4 à 5 pieds (1,2 à 1,5 mètres) le long des parcours de câbles horizontaux. Les crochets en J sont peu coûteux (0,50 $ à 2,00 $ chacun) mais doivent être installés avant le passage des câbles, ce qui en fait un élément de planification autant qu'un outil.

Ruban adhésif, outils de tirage de câbles et équipement d'accès

À moins que les câbles ne soient déjà pré-tirés jusqu'à l'emplacement du panneau de brassage, vous aurez besoin d'outils pour acheminer les câbles à travers les murs, au-dessus des plafonds et dans les conduits. Les outils spécifiques dépendent de l'environnement d'installation, mais les éléments suivants sont toujours nécessaires.

Ruban à poisson

Un ruban à poisson est un long ruban semi-rigide en acier ou en fibre de verre qui peut être poussé à travers des conduits ou des cavités murales pour créer un chemin de traction. Une fois que le ruban à poisson atteint le point de destination, le câble est attaché au ruban et tiré à travers. Bandes de poisson en acier Longueurs de 50 pieds et 100 pieds gérer la plupart des scénarios d’installation commerciale. Les rubans à poisson en fibre de verre sont préférés dans les environnements avec des câbles électriques sous tension à proximité, car la fibre de verre n'est pas conductrice. Klein Tools, Greenlee et Milwaukee fabriquent tous des produits de ruban adhésif fiables.

Tiges lumineuses et embouts flexibles

Les tiges lumineuses sont des tiges de poussée en fibre de verre utilisées pour faire passer le câble à travers les plénums de plafond ouverts où un ruban adhésif serait trop rigide pour contourner les obstacles. Ils se connectent bout à bout en sections généralement de 4 pieds de long, permettant des parcours de 20 à 30 pieds ou plus à travers des espaces restreints au-dessus du plafond. Les forets flexibles (extensions de forets longues et flexibles) sont utilisés pour percer des coupe-feu, des plaques supérieures et des cavités murales dans des endroits où les forets standards ne peuvent pas atteindre.

Escabeau et équipement de sécurité

La plupart des installations de panneaux de brassage réseau impliquent de travailler en hauteur : au-dessus des dalles de plafond, au-dessus des racks à échelle ou en atteignant le haut des racks d'équipements hauts. Un escabeau en fibre de verre de 6 pieds est un équipement d'installation standard. Dans les centres de données dotés de planchers surélevés ou de grands racks à cadre ouvert, un escabeau stable est tout aussi important. Un équipement de protection individuelle, notamment des lunettes de sécurité (pour percer et enfoncer des conducteurs susceptibles de se briser et de devenir des projectiles) et des gants résistant aux coupures (pour manipuler les bords des câbles et les rails du rack), doit être porté tout au long de l'installation.

Liste complète des outils par phase d'installation

Le tableau ci-dessous organise les outils requis par phase d'une installation typique d'un panneau de brassage réseau, depuis le tirage des câbles jusqu'à la documentation finale. Utilisez-la comme liste de contrôle préalable aux travaux pour vous assurer que rien ne manque avant le début des travaux.

Outils spécifiques aux installations de panneaux de brassage blindés et Cat6A

Le câblage à paire torsadée blindée (STP) et les installations Cat6A ont des exigences spécifiques en matière d'outils au-delà de l'ensemble standard. Ignorer ces différences entraîne des défaillances de mise à la terre, des ruptures de continuité du blindage et des échecs de tests de certification qui sont coûteux à diagnostiquer et à réparer après coup.

Outils de préparation de câbles blindés

Le câble STP est doté d'une feuille ou d'un blindage tressé qui entoure les quatre paires. Après avoir retiré la gaine, ce blindage doit être soigneusement replié sur la gaine du câble sans la déchirer, puis collé au boîtier du connecteur métallique du panneau de brassage blindé lors de la terminaison. Une paire de pinces à bec effilé à pointe fine et un outil de terminaison de prise Keystone blindé dédié (fourni par le fabricant du panneau) sont nécessaires pour cette étape. Tenter de plier et de relier le blindage à mains nues produit un contact de blindage incohérent, ce qui va à l'encontre de l'objectif du câblage blindé.

Outils et matériel de mise à la terre

Un panneau de brassage réseau blindé doit être relié au bus de mise à la terre du rack, qui à son tour se connecte au système de mise à la terre et de liaison des télécommunications du bâtiment (tel que défini dans TIA-607-C). Cela nécessite un conducteur de terre (minimum Cuivre 6 AWG pour la liaison rack-à-terre dans la plupart des installations commerciales), un outil de sertissage de cosses et les cosses de compression appropriées. Un multimètre est utilisé pour vérifier la continuité du chemin de terre depuis le panneau jusqu'à l'électrode de terre principale. Si le chemin de terre est ouvert ou dépasse 1 ohm de résistance, le système de blindage ne fonctionnera pas comme prévu.

Considérations spécifiques à Cat6A

Le câble Cat6A a un diamètre nettement plus grand que celui du Cat6, généralement 7 à 8 mm contre 5 à 6 mm - et nécessite des accessoires de gestion des câbles plus gros (selles à crochets en J plus larges, gestionnaires de câbles de plus grande capacité) et un outil de poinçonnage réglé sur une force élevée pour les conducteurs 23 AWG plus rigides. L'augmentation du diamètre signifie également qu'un panneau câblé Cat6A à 48 ports aura un faisceau de câbles beaucoup plus épais derrière lui qu'un panneau Cat6 équivalent. L'espace de gestion des câbles arrière doit être planifié en conséquence, avec au moins 3 à 4 pouces de profondeur libre derrière le panneau pour la gestion des faisceaux.

Outils de sécurité et équipements de protection individuelle

L'installation de panneaux de brassage est un travail physique comportant de réels risques de blessures. Les EPI et outils de sécurité suivants doivent faire partie de la trousse de chaque installateur.

• Lunettes de sécurité : Nécessaire lors du perçage, du poinçonnage des conducteurs et de la coupe des câbles. Les extrémités des fils et les fragments de gaine peuvent devenir des projectiles à grande vitesse.
• Gants résistants aux coupures (niveau A4 ou supérieur) : Les rails du rack et les bords perforés présentent des bavures acérées. Les gants résistants aux coupures conformes à la norme ANSI/ISEA 105 niveau A4 offrent une protection adéquate sans altérer de manière significative la dextérité lors de la manipulation des câbles.
• Respirateur N95 : Nécessaire lorsque vous travaillez dans des plénums de plafond avec une isolation en fibre de verre, un ignifuge par pulvérisation ou des accumulations de poussière et de particules.
• Genouillères : La terminaison des câbles au niveau des panneaux de brassage au niveau du sol dans les boîtiers muraux nécessite une position à genoux prolongée. Les genouillères de qualité professionnelle réduisent la fatigue et préviennent les blessures sur les sols en béton ou en carrelage.
• Lampe frontale ou lampe de travail : L’arrière d’un rack est sombre. Une lampe frontale laisse les deux mains libres pour le travail des câbles et élimine le besoin d'une aide pour tenir une lampe de poche.
• Escabeau non conducteur : Les échelles en fibre de verre sont obligatoires lorsque l’on travaille à proximité d’équipements électriques sous tension. Les échelles en aluminium présentent un risque d'électrocution dans les salles de serveurs où sont installées des unités de distribution d'énergie (PDU) et des systèmes UPS.

Kit de démarrage vs kit professionnel : quel budget

Pour quelqu'un qui installe pour la première fois un panneau de brassage réseau dans une petite maison ou un petit bureau, un kit d'outils minimal couvre l'essentiel sans dépenses inutiles. Pour un installateur professionnel déployant régulièrement des panneaux de brassage dans le cadre de projets commerciaux, un kit complet offre la qualité et la rapidité qu'exige le travail professionnel.

Pour les entrepreneurs professionnels qui ne peuvent pas justifier l'achat d'un testeur de certification, la location auprès de Fluke Networks directement ou par l'intermédiaire de partenaires de location agréés coûte généralement 150 $ à 300 $ par semaine , rendant la certification économiquement accessible même pour une utilisation sur un seul projet.
