Quels sont les deux types de panneaux de brassage ?

Les deux types de panneaux de brassage : une réponse directe

Les deux principaux types de panneaux de brassage sont panneaux de brassage filaires (fixes) et panneaux de brassage modulaires (keystone) . Ces deux catégories constituent la base du câblage structuré dans pratiquement tous les centres de données, salles de serveurs et installations de réseaux commerciaux. Comprendre la différence entre eux est essentiel avant d'acheter un panneau de brassage réseau ou de concevoir un schéma de câblage, car un mauvais choix peut créer des problèmes inutiles de coûts, de rigidité ou de performances à long terme.

Un panneau de brassage câblé est livré avec des câbles déjà terminés à l'arrière du panneau en usine. Un panneau de brassage modulaire, en revanche, est livré sous la forme d'un cadre vide acceptant des prises Keystone interchangeables, permettant à l'installateur de choisir les types de connecteurs, les catégories et même de mélanger les types de supports au sein d'un seul panneau. Les deux remplissent la même fonction principale : organiser et acheminer les connexions réseau, mais ils le font de manières fondamentalement différentes et s'adaptent à différents scénarios de déploiement.

Panneaux de brassage câblés : pré-terminés et prêts à être déployés

Un panneau de brassage câblé, parfois appelé panneau de brassage fixe ou punch-down, a ses ports arrière déjà terminés par des blocs punch-down de style 110 ou des connecteurs similaires. Les câbles provenant du terrain (prises murales, chemins de câbles, boîtes de sol) sont enfoncés directement sur ces blocs à l'aide d'un outil de poinçonnage. L'avant du panneau expose les ports RJ45 standard où des câbles de raccordement courts connectent l'équipement au reste du réseau.

Ce type de panneau de brassage réseau est le cheval de bataille traditionnel du câblage structuré. Il est largement disponible dans Configurations à 24 et 48 ports , et la plupart des modèles occupent 1U ou 2U d'espace rack. Les options standard sont évaluées pour les performances Cat5e, Cat6 ou Cat6A, avec des panneaux Cat6A capables de prendre en charge 10 Gigabit Ethernet sur des distances allant jusqu'à 100 mètres .

Avantages des panneaux de brassage filaires

• Coût initial par port inférieur par rapport aux alternatives modulaires
• Qualité de terminaison constante au niveau de l'usine sur tous les ports
• Processus d'installation plus simple pour les déploiements uniformes à grande échelle
• Fiabilité éprouvée dans des environnements comportant des milliers de ports installés
• Large disponibilité auprès de fournisseurs tels que Panduit, Leviton, Belden et CommScope

Limites des panneaux de brassage câblés

Le principal inconvénient est le manque de flexibilité. Chaque port d'un panneau câblé est du même type de connecteur. Si vous avez besoin d'un mélange de ports en cuivre Cat6 et de connexions fibre optique ou coaxiales, vous ne pouvez pas y parvenir avec un seul panneau câblé. De plus, si un seul port est endommagé, son remplacement signifie généralement le remplacement ou la réinstallation de l'ensemble du panneau ou au moins de ce bloc individuel. Pour les environnements où les besoins en câblage évoluent fréquemment, cette rigidité devient un véritable problème opérationnel.

Les panneaux de brassage câblés conviennent mieux aux grands déploiements de bureaux, aux réseaux scolaires et aux environnements industriels où des centaines de cuivres identiques doivent être mis fin rapidement et à moindre coût. Un panneau filaire Cat6 typique à 48 ports peut coûter entre 30 et 80 dollars, ce qui le rend attrayant pour les projets sensibles au budget.

Panneaux de brassage modulaires : flexibles et prêts pour l'avenir

Un panneau de brassage modulaire est un châssis vide, généralement proposé dans des cadres de 12, 24 ou 48 ports, conçu pour accepter des prises Keystone individuelles. Chaque emplacement du cadre peut contenir un type de prise différent : Cat5e, Cat6, Cat6A, fibre LC, fibre SC, coaxial de type F ou même des modules Keystone USB ou HDMI. Cela fait du panneau de brassage réseau modulaire l'option la plus polyvalente disponible aujourd'hui en matière de câblage structuré.

L'installation consiste à encliqueter les prises Keystone choisies dans le cadre du panneau, puis à terminer chaque prise individuellement. Les crics eux-mêmes peuvent être poinçonnés, sans outil ou pré-terminés selon le modèle de cric sélectionné. Une fois installée, la face avant de chaque prise présente l'interface de port appropriée à l'utilisateur.

Avantages des panneaux de brassage modulaires

• Flexibilité totale pour mélanger les types de connecteurs dans un seul panneau
• Réparations faciles au niveau du port : remplacez une seule prise Keystone endommagée sans remplacer l'ensemble du panneau
• Évolutivité : commencez avec un panneau partiellement rempli et ajoutez des ports à mesure que les besoins augmentent
• Prend en charge les mises à niveau futures en échangeant les modules Keystone vers des catégories mieux notées
• Idéal pour les centres de données, les installations audiovisuelles et les environnements multimédias

Limites des panneaux de brassage modulaires

Les panneaux modulaires entraînent un coût par port plus élevé. Un cadre de panneau trapézoïdal modulaire de qualité à 24 ports peut coûter à lui seul entre 20 et 50 dollars, et chaque prise trapézoïdale Cat6A individuelle peut ajouter 5 à 15 dollars supplémentaires par port. Pour un panneau modulaire Cat6A à 48 ports entièrement équipé, le coût total des composants peut atteindre 300 $ à 600 $ ou plus , contre moins de 100 $ pour un panneau filaire équivalent. Le temps de travail est également plus long, puisque chaque cric doit être terminé individuellement et mis en place.

La cohérence des performances dépend également de la qualité des prises trapézoïdales individuelles sélectionnées. Le mélange de prises tierces de mauvaise qualité dans un cadre de panneau de marque peut produire des mesures de diaphonie et de perte d'insertion incohérentes, pouvant potentiellement faire échouer les tests de certification des canaux. Dans la mesure du possible, utilisez toujours des crics et des cadres provenant du système testé et certifié du même fabricant.

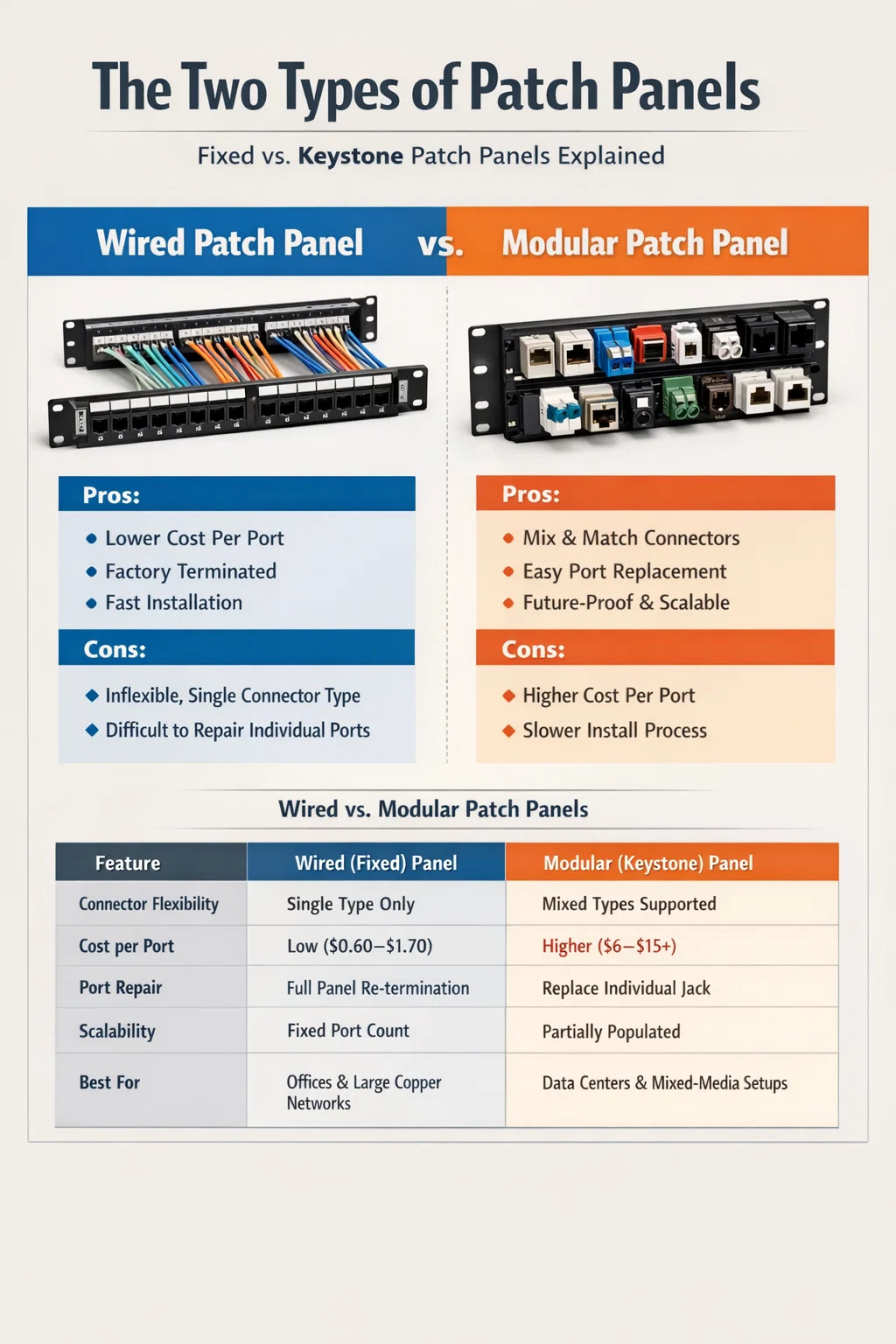

Comparaison côte à côte : panneaux de brassage filaires et modulaires

Le tableau ci-dessous résume les principales différences pour vous aider à décider quel type de panneau de brassage réseau convient aux exigences de votre projet.

Comment choisir le bon Panneau de brassage réseau pour votre projet

Le choix entre un panneau de brassage réseau filaire et modulaire se résume à quatre facteurs pratiques : le budget, la variété des supports, la croissance anticipée et les attentes en matière de maintenance. Il n’existe pas d’option universellement supérieure : les deux types sont déployés chaque jour avec succès dans des installations professionnelles.

Projets axés sur le budget

Si le projet implique de mettre fin 100 coupes de cuivre ou plus de la même catégorie et cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Environnements multimédias et de centres de données

Les centres de données combinent régulièrement Ethernet cuivre, liaisons montantes fibre et parfois connexions coaxiales ou audio dans le même rack. Un panneau de brassage réseau modulaire gère tout cela dans un seul cadre 1U, gardant le rack organisé et réduisant le nombre de panneaux nécessaires. De nombreux centres de données d'entreprise standardisent les panneaux modulaires spécifiquement parce qu'ils peuvent mettre à niveau des ports fibre individuels de 1G LC à 10G LC ou 25G LC simplement en échangeant des modules Keystone, sans réacheminer les câbles ni remplacer des panneaux entiers.

Maintenance et service à long terme

Dans les environnements où le taux de désabonnement est élevé (espaces de coworking, centres d'affaires hôteliers, lieux d'événements), les prises Keystone individuelles résistent aux abus physiques liés aux cycles répétés de branchement et de débranchement. Un panneau modulaire permet à un technicien de remplacer une prise usée en moins de deux minutes, pour un coût de pièces de 5 à 10 $, sans perturber les autres connexions. La même réparation sur un panneau câblé nécessite de reperforer un bloc ou de remplacer l'ensemble du panneau, ce qui peut signifier 30 à 60 minutes d'arrêt par incident.

Pérennité et mises à niveau technologiques

Les normes de réseau évoluent. Cat6A est désormais le minimum recommandé pour les nouvelles installations commerciales selon TIA-568.2-D, et 10GBase-T est de plus en plus courant, même dans les environnements PME. Si vous déployez un panneau Cat6 filaire aujourd'hui et avez besoin de performances Cat6A dans trois ans, vous remplacez l'ensemble du panneau. Avec un panneau modulaire, vous échangez les prises keystone tout en gardant le cadre. Cette distinction importe moins dans une armoire à 24 ports mais devient significative dans un environnement Centre de données de 10 racks avec 480 ports .

Au-delà des deux types principaux : panneaux de brassage inclinés, blindés et vierges

Bien que les systèmes filaires et modulaires soient les deux catégories fondamentales, les deux types sont disponibles dans des variantes spécialisées qui répondent à des exigences d'installation spécifiques.

Panneaux de brassage inclinés

Les panneaux de brassage inclinés inclinent les ports avant à 45 degrés, acheminant les câbles de brassage sur le côté plutôt que directement vers l'avant du rack. Cela réduit considérablement la contrainte du rayon de courbure sur les câbles de brassage et maintient les racks haute densité nettement plus propres. Les panneaux inclinés sont disponibles dans des formats câblés et modulaires et sont couramment utilisés dans les configurations de commutation en haut de rack où la gestion des câbles est essentielle. Certaines conceptions n'inclinent que la rangée inférieure de ports, créant une disposition hybride plate/inclinée pour une densité maximale.

Panneaux de brassage blindés (STP)

Dans les environnements soumis à d'importantes interférences électromagnétiques (ateliers de fabrication, installations de diffusion, salles d'imagerie médicale), le câblage à paire torsadée blindée (STP) nécessite un panneau de brassage blindé pour maintenir la continuité du blindage du câble tout au long de la liaison. Un panneau de brassage réseau blindé comprend des boîtiers de ports métalliques et une barre de mise à la terre qui se connecte au chemin de terre du rack. L'utilisation d'un panneau non blindé avec un câble STP brise le blindage du panneau, ce qui va complètement à l'encontre de son objectif. Les panneaux blindés sont disponibles en types filaires et modulaires, bien qu'ils entraînent un coût supplémentaire d'environ 30 à 50 % par rapport aux modèles équivalents non blindés .

Panneaux de brassage vierges

Les panneaux de brassage vierges n'ont aucun port. Ils sont utilisés uniquement pour la gestion des racks : ils remplissent des espaces 1U vides pour améliorer la circulation de l'air, bloquer la poussière ou fournir une surface étiquetée pour la documentation. Bien qu'ils ne constituent pas un composant fonctionnel de distribution de données, les panneaux vierges constituent une touche finale professionnelle dans tout rack bien organisé et sont mentionnés ici car ils sont souvent regroupés aux côtés des panneaux de brassage fonctionnels dans les catalogues des fournisseurs et peuvent semer la confusion chez les premiers acheteurs.

Considérations sur la densité des ports, les unités de rack et la gestion des câbles

Les deux types de panneaux de brassage doivent être évalués non seulement en fonction du type de connecteur, mais également en fonction de la manière dont ils s'intègrent dans la configuration globale du rack. Un rack EIA standard de 19 pouces fournit 42U d'espace utilisable . Une mauvaise sélection de panneaux peut gaspiller des unités de rack, créer des cauchemars en matière de gestion des câbles et rendre le dépannage pénible.

Un panneau de brassage câblé 1U à 48 ports regroupe étroitement les ports et laisse peu d'espace horizontal pour les clips de gestion des câbles. De nombreux installateurs associent chaque panneau à 48 ports à un gestionnaire de câbles horizontal 1U directement en dessous, sacrifiant ainsi 2U par panneau mais améliorant considérablement la maintenance à long terme. Un panneau à 24 ports en 1U offre plus d'espace de respiration horizontal entre les ports, ce qui facilite l'étiquetage et le traçage des câbles individuels sans perturber les connexions adjacentes.

Pour les panneaux modulaires, la profondeur supplémentaire requise par certaines conceptions de prises Keystone doit être vérifiée par rapport au dégagement arrière du rack. Certaines clés de voûte Cat6A s'étendent de 2 à 3 pouces derrière la face du panneau, et dans les boîtiers muraux peu profonds avec seulement 12 à 14 pouces de profondeur, cela peut rendre l'installation physiquement impossible sans une planification préalable minutieuse.

Pratiques d’étiquetage et de documentation

Quel que soit le type de panneau, un étiquetage approprié est aussi important que le matériel lui-même. Les meilleures pratiques de l'industrie exigent que chaque port soit étiqueté avec un identifiant unique qui correspond à un programme de câbles documentant le point d'origine, la destination, la catégorie du câble, la date d'installation et la référence des résultats des tests. La plupart des panneaux de brassage de qualité incluent un canal de bande d'étiquettes au-dessous ou au-dessus des ports. L'utilisation de systèmes d'étiquetage Brady, HellermannTyton ou similaires avec des étiquettes thermorétractables ou auto-plastifiées permet de conserver les identifiants lisibles pour 10 ans même dans des environnements poussiéreux ou humides.

Meilleures pratiques d'installation pour les deux types de panneaux

Quel que soit le type de panneau de brassage réseau que vous choisissez, un ensemble de pratiques d'installation cohérentes garantit que les performances des canaux respectent ou dépassent les spécifications nominales.

• Maintenir la torsion de la paire à moins de 13 mm du point de terminaison pour minimiser la diaphonie, en particulier sur les installations Cat6A.
• Laissez au moins 12 pouces de boucle de service derrière le panneau pour permettre une nouvelle terminaison sans tirer sur un nouveau câble.
• Ne dépassez jamais le rayon de courbure minimum du câble, généralement 4 fois le diamètre du câble pour un câble non blindé et 8 fois pour un câble blindé.
• Utilisez un outil de poinçonnage calibré réglé sur le niveau d'impact correct pour le type de bloc (110 contre Krone).
• Testez chaque canal avec un testeur de terrain certifié (Fluke DSX, IDEAL SignalTEK ou équivalent) selon les normes TIA-568 ou ISO/IEC 11801 avant de signer l'installation.
• Stockez les rapports de test électroniquement et associez-les au programme de câbles pour chaque port du système.
• Lorsque vous utilisez des panneaux modulaires, assurez-vous que la prise Keystone et le cadre du panneau proviennent du même système testé pour protéger toute garantie ou certification du fabricant.

Suivre ces étapes transforme un panneau de brassage d'un simple achat de matériel en un composant d'infrastructure correctement documenté et certifiable qui prend en charge le réseau de manière fiable pour 15-25 ans —le cycle de vie typique d'un système de câblage structuré installé selon les normes actuelles.

Erreurs courantes lors de la sélection d'un panneau de brassage

Même les installateurs expérimentés commettent parfois des erreurs de sélection qui causent des problèmes des mois ou des années après le déploiement initial. Les éléments suivants sont les plus courants et les plus évitables.

Catégorie de panneau incompatible avec la catégorie de câble

L'installation d'un câble Cat6A et sa terminaison sur un panneau classé Cat6 limitent le canal aux performances Cat6. Le composant le plus faible du canal détermine les performances nominales de l’ensemble du lien. Si vous utilisez Cat6A pour prendre en charge 10GBase-T ou 25GBase-T, chaque composant (câble, panneau de brassage, prise Keystone et cordon de brassage) doit être classé Cat6A.

Ignorer la gestion des câbles arrière

L'arrière d'un panneau à 48 ports très peuplé peut contenir 48 câbles individuels. Sans guides de gestion des câbles arrière, crochets en J ou bobines de câbles appropriés, ces parcours deviennent une masse enchevêtrée qui rend les futurs ajouts, déplacements et modifications (MAC) inutilement difficiles et augmente le risque de dommages accidentels aux câbles lors de travaux de maintenance non liés.

Acheter des composants non système pour économiser de l'argent

L'utilisation d'un cadre de panneau Panduit avec des prises Keystone d'une autre marque ou le mélange de panneaux de brassage Cat6 avec un câble Cat6A d'un autre fabricant annule la garantie du système testé. Des fabricants tels que Panduit, Leviton, Belden, CommScope et Legrand certifient leurs composants en tant que systèmes, et cette certification n'est valable que lorsque des composants de la même famille sont utilisés ensemble. Mélanger les marques pour économiser 2 $ à 5 $ par port peut invalider une garantie système de 25 ans d’une valeur bien supérieure aux économies réalisées.

Sous-estimation des exigences en matière de nombre de ports

Une règle générale dans la conception de câblage commercial consiste à planifier 20 à 30 % de ports en plus par rapport à ce qui est actuellement requis . Les organisations se développent, les postes de travail se multiplient et les appareils IoT prolifèrent. Le manque de ports de panneau de brassage oblige soit à installer un nouveau panneau au milieu du rack, soit à une refonte complète, deux solutions plus perturbatrices et plus coûteuses que la simple installation d'un panneau plus grand ou de panneaux supplémentaires depuis le début.
