A quoi ressemble un panneau de brassage ?

Réponse directe : à quoi ressemble un panneau de brassage

Un panneau de brassage réseau ressemble à un cadre rectangulaire robuste en métal ou en plastique, généralement de 19 pouces de large, compoutant une rangée de ports numérotés à l'avant et une zone d'organisation du câblage à l'arrière. Il sert de standard statique où se terminent tous les câbles réseau permanents des différentes pièces, offrant ainsi un point soigné et centralisé pour la gestion du réseau.

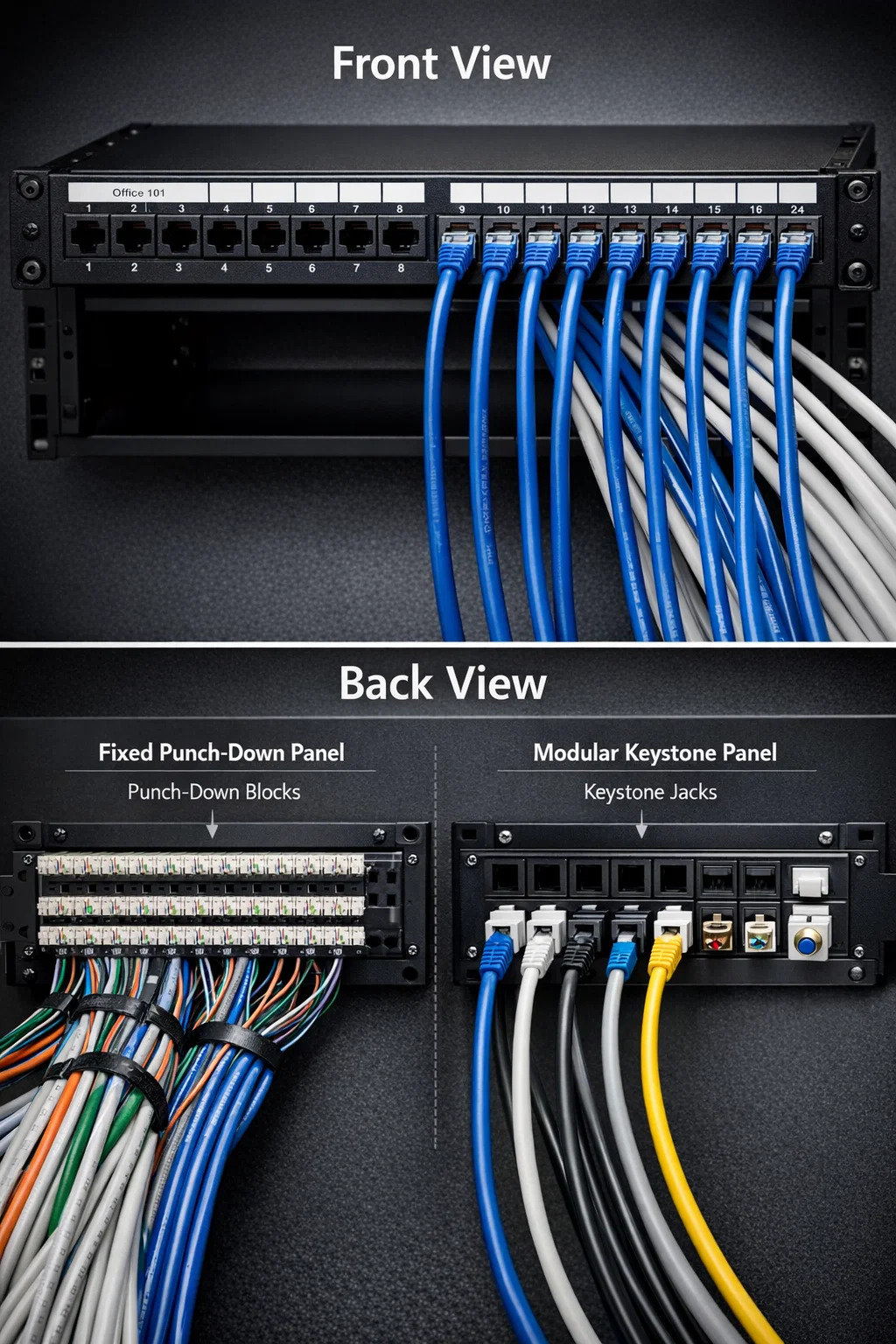

Composants physiques clés d'un panneau de brassage

Comprendre l'identité visuelle d'un panneau de brassage réseau , il est utile de le décomposer en ses deux faces distinctes : la face avant orientée vers l'utilisateur et la face arrière orientée vers l'infrastructure.

Le panneau avant : connectivité et étiquettes

La façade est ce que vous voyez lorsque vous ouvrez un rack de serveur ou une armoire de câblage. Il se compose de :

• Ports numérotés : Les panneaux les plus courants disposent de 12, 24 ou 48 ports conçus pour accepter les connecteurs RJ45 standard.
• Bandes d'étiquetage : Espace blanc au-dessus ou au-dessous des ports utilisé pour identifier la pièce ou le périphérique auquel chaque port se connecte (par exemple, « Office 101 »).
• Oreilles de montage : Trous aux extrémités gauche et droite utilisés pour visser le panneau dans un rack d'équipement de 19 pouces.

Le panneau arrière : terminaison du câble

Le dos est l’endroit où se produit le « gros travail ». Selon la conception, vous verrez l'une des deux choses suivantes :

• Blocs de frappe : Des rangées de « dents » en plastique où des paires de fils de cuivre individuelles sont pressées dans des fentes métalliques.
• Ouvertures clés : Trous carrés vides dans un panneau "modulaire" où des prises trapézoïdales sont enclenchés.

Comparaison de différents styles de panneaux de brassage

Tous les panneaux ne sont pas identiques. La conception visuelle dicte souvent la flexibilité dont dispose l’installateur lors de l’installation.

Visualisation de l'environnement installé

Dans un scénario pratique, tel qu'une armoire multimédia domestique ou une salle de serveurs d'entreprise, un panneau de brassage réseau ne s'assoit jamais seul. Son apparence est définie par les câbles qui y sont connectés.

Une fois entièrement installé, vous verrez une cascade de câbles entrer à l’arrière, qui sont soigneusement attachés ou gérés par velcro. Sur le devant, câbles de raccordement courts (généralement de 0,5 à 3 pieds de longueur) combler l'écart entre le panneau et un commutateur réseau. Cela crée un aspect de « patch » vertical et propre qui évite le désordre « spaghetti » emmêlé que l'on trouve souvent dans les configurations amateurs.

Dimensions standards : La plupart des panneaux occupent 1U (1,75 pouces) or 2U (3,5 pouces) d'espace vertical dans un rack, ce qui les rend incroyablement minces malgré le nombre de connexions qu'ils gèrent.
