Quelle est la différence entre un panneau de brassage et un switch Poe ?

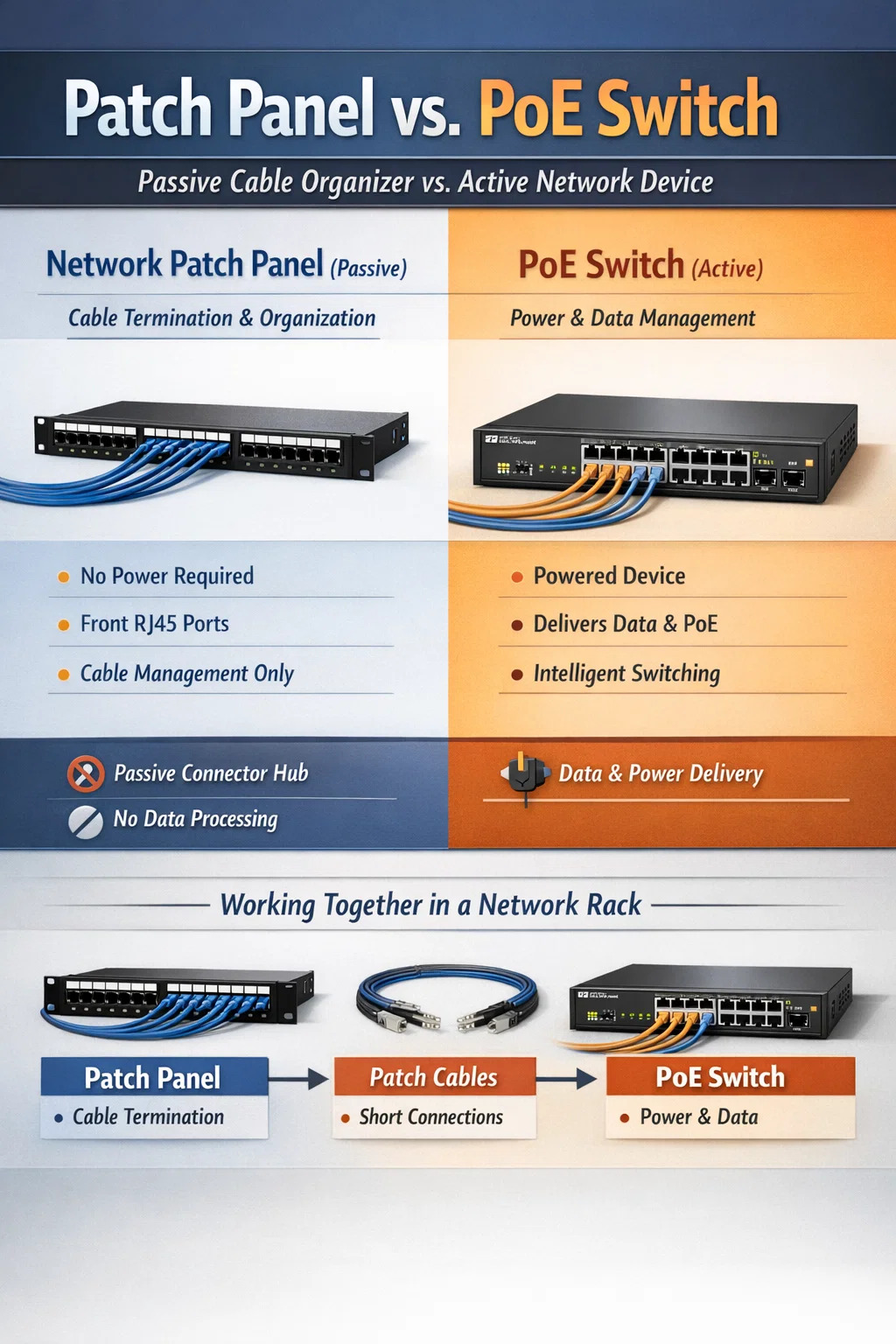

Comparaison directe : panneau de brassage et commutateur PoE

La principale différence réside dans leur nature fondamentale : un panneau de brassage réseau est un composant matériel passif utilisé pour l'organisation et la terminaison des câbles, alors qu'un Commutateur PoE est un appareil électronique actif qui gère le trafic de données et fournit de l'énergie électrique via des câbles Ethernet. Un panneau de brassage ne nécessite pas d'électricité et ne peut pas traiter de données ; un commutateur PoE nécessite une source d'alimentation et agit comme le « cerveau » du réseau local.

Dans une installation professionnelle, ces deux-là ne sont pas concurrents mais partenaires. Le panneau de brassage fournit un point d'atterrissage statique pour tous les fils du bâtiment, et le commutateur PoE fournit la connectivité et l'alimentation nécessaires pour rendre ces fils fonctionnels pour des appareils tels que des caméras IP, des téléphones VoIP et des points d'accès sans fil.

Définir le Panneau de brassage réseau

Un panneau de brassage réseau sert de système nerveux central pour le câblage physique. Il s'agit essentiellement d'un pont entre les longs câbles cachés à l'intérieur des murs et l'équipement réseau installé dans un rack.

Intégrité structurelle et organisation

Généralement, un panneau de brassage comporte une rangée de ports RJ45 à l'avant et une face arrière où les câbles en vrac sont « enfoncés » ou connectés via prises trapézoïdales . Le panneau de brassage étant passif, il n’offre aucune amplification du signal ni gestion des données. Son seul objectif est de garder les câbles organisés et étiquetés, évitant ainsi le chaos des fils emmêlés.

• Empêche l'usure des ports de commutation coûteux en fournissant une interface sacrificielle pour les branchements et débranchements fréquents.
• Prend en charge diverses catégories de câbles, notamment Cat5e, Cat6 et Cat6a .
• Unllows for easy troubleshooting by clearly mapping which port leads to which specific room in a building.

Comprendre le commutateur PoE

Un Power over Ethernet (PoE) switch is a sophisticated piece of networking gear. Unlike a standard switch, it has built-in circuitry to inject DC power into the twisted pairs of an Ethernet cable alongside the data signal.

Unctive Data and Power Management

Le switch PoE est un appareil « actif ». Il identifie si un appareil connecté est « compatible PoE » avant d'envoyer l'alimentation, garantissant ainsi que les appareils non PoE comme un ordinateur portable standard ne sont pas endommagés par le courant électrique. Il gère le couche de liaison de données du réseau, garantissant que les paquets atteignent les adresses MAC correctes.

• Élimine le besoin de prises de courant locales à l'emplacement de l'appareil (par exemple, une caméra au plafond).
• Prend en charge différentes normes d'alimentation telles que 802.3af (jusqu'à 15,4 W) et 802.3at (PoE, jusqu'à 30 W).
• Les versions gérées permettent aux administrateurs de redémarrer les appareils à distance en basculant l'alimentation sur des ports spécifiques.

Différences techniques fondamentales

Pour mieux visualiser pourquoi ces deux composants sont distincts, reportez-vous aux spécifications techniques ci-dessous qui mettent en évidence leurs rôles contrastés au sein d'un rack réseau.

Le processus d'installation collaborative

Dans un scénario réel, vous utiliseriez les deux pour créer un réseau fiable. Le processus suit généralement ce flux de travail :

1. Des câbles Ethernet en vrac sont tirés de différentes pièces vers un rack de serveur central.
2. Ces câbles se terminent à l'arrière d'un panneau de brassage réseau en utilisant prises trapézoïdales .
3. Des câbles de brassage courts sont utilisés pour connecter les ports avant du panneau de brassage aux ports du Commutateur PoE .
4. Le commutateur PoE est connecté au routeur principal pour fournir un accès Internet à tous les appareils en aval.

En séparant le câblage permanent (panneau de brassage) du réseau actif (switch), vous créez un système facile à mettre à niveau. Si vous avez besoin de plus de vitesse, il vous suffit de remplacer l'interrupteur sans jamais toucher au câblage complexe à l'intérieur des murs.

Considérations finales pour la sélection

Si vous vous demandez lequel vous avez besoin, la réponse est généralement « les deux » pour tout ce qui va au-delà d’une petite configuration domestique. Un commutateur PoE fournit l'alimentation et la logique, mais sans panneau de brassage réseau , votre installation n'aura pas la stabilité physique et l'organisation nécessaires à une maintenance et une fiabilité à long terme.
